• 命令说明

命令名称:YLT_STQXZL

命令组名:YLTOOL

菜单名称:实体曲线阵列

命令功能:将用户选择的实体沿曲线方向进行阵列。

程序版本:V2.25


  • 操作步骤

(1)从命令行运行命令“YLT_STQXZL”。

(2)系统弹出如下图所示对话框,通过界面选择被阵列实体及基点。

(3)通过界面选择曲线。

(4)指定阵列实体、旋转角度、等分方式。

(5)点击“确定”执行阵列操作。

曲线信息请参阅命令“等分曲线长度”。

等分方式请参阅“曲线等分”。



实体阵列时旋转:阵列实体时同时进行旋转,否则被旋转实体。

旋转设置,分述如下:

(1)旋转角度规则递增,即βi=K*i

(2)旋转角度与切线方向一致,即βi=Ti

(3)旋转角度为切线方向加基本角度,即βi=Ti+B

(4)旋转角度为切线方向加规则递增,即βi=Ti+K*i



  • 要点分析

(1)被阵列实体可以是任意实体。

(2)曲线必须为直线、多线、圆弧、圆、椭圆弧、椭圆、样条、射线等线性实体

(3)如果不选择基点,系统缺省基点为阵列实体的中心。

(4)等分方式说明请参考“曲线等分”。

(5)块参照阵列或本命令无法完成的旋转角度,可以使用“曲线布置图块”。


  • 示例参考

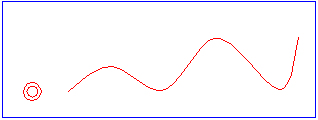

操作前

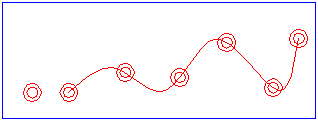

操作后(阵列方式:定数等分,5)
