• 命令说明

命令名称:YLT_STZXDQ

命令组名:YLTOOL

菜单名称:实体纵向对齐(注:常青藤菜单条中无此菜单)

命令功能:将多个实体在纵向(Y轴)与指定实体或对齐点对齐,对齐方式有上对齐,中间对齐和下对齐。

程序版本:V2.22


  • 操作步骤

(1)从命令行运行命令“YLT_STZXDQ”。

(2)选择目标位置实体(只能是一个实体,其他实体纵向对齐时将以该实体为参考对象) 或输入参数选择对齐点(参数P:选择一个对齐点;参数T:选择两个点,两点的中点为对齐点)。

(3)按系统提示选择对齐方式。

(4)选择需要对齐的实体,系统自动对齐到实体或对齐点。

(5)重复第4步,直到结束。


  • 要点分析

实体是对齐操作的最小单位 (如果是块引用,将整体平移对齐,块内实体相对位置不变;如果是组,组内每个实体将单独对齐,组内实体相对位置改变),系统将所有实体与目标实体对齐。

(1)对于非规则矩形实体(包括圆、文字等),系统将以其矩形空间作为参考矩形 ,部分AutoCAD二次开发商提供的自定义实体可能不被支持。

(2)该命令衍生实体竖上对齐、实体竖中对齐和实体竖下对齐,对齐是在世界坐标系内完成。


  • 示例参考

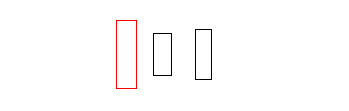

操作前(图中红色矩形为目标矩形,其位置始终保持不变)


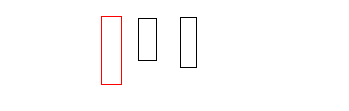

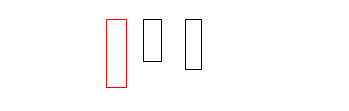

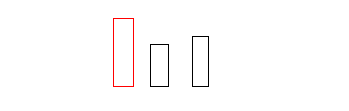

操作后(下图按顺序依次为上对齐、中对齐及下对齐)

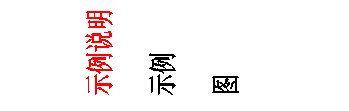

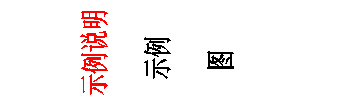

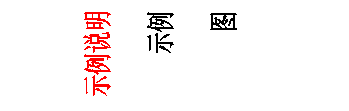

以下是文字对齐的效果(图中红色文字为参考文字,按顺序依次表示上对齐、中对齐及下对齐)
