• 命令说明

命令名称:YLT_ZDYDDX

命令组名:YLTOOL

菜单名称:自定义多段线

命令功能:以用户指定的曲线方程,绘制自定义曲线。

程序版本:V1.60


  • 操作步骤

(1)从命令行运行命令“YLT_ZDYDDX”。

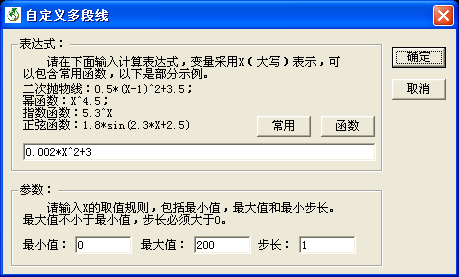

(2)系统弹出如下图所示对话框,在表达式框中填写曲线方程,例如二次方程:0.002*X^2+3。

(3)输入最小值、最大值和步长。

(4)点击“确定”,选择起始位置绘制曲线。



  • 要点分析

(1)系统支持的运算表达式规则请参考通用说明中的“运算表达式”。

(2)系统只支持一个自变量,且自变量必须为大写的X。

(3)参数中,最大值必须大于最小值,步长必须大于0。如果曲线方程允许,曲线起点X为参数最小值,曲线终点X为参数最大值。

(4)如果曲线采样点超过一定数量(该标准与系统版本相关),系统将出现提示,要求用户确认。

(5)通过“常用”按钮可以查看常用曲线方程。

(6)曲线采用多线方式,如果需要采用样条方式,请通过命令“多段线转样条”转换。


  • 示例参考

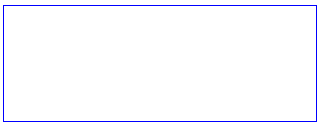

操作前

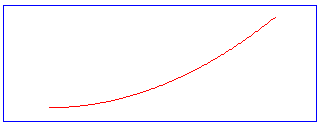

操作后(用曲线方程绘制二次抛物线:0.002*X^2+3)
