• 命令说明

命令名称:YLT_THTKYY

命令组名:YLTOOL

菜单名称:替换图块引用

命令功能:用指定图块替换原图块。

程序版本:V2.25


  • 操作步骤

(1)从命令行运行命令“YLT_THTKYY”。

(2)选择被替换图块或输入块名。

(2)选择替换图块或输入块名。

(3)输入替换方式。

(4)(选择集方式)选择需要被替换的部分图块。

(5)系统提示替换块参照个数。


  • 要点分析

(1)操作对象必须是块参照,详细信息请参阅“块和块参照”。

(2)替换方式中,“全部替换”是将当前文档中所有源图块全部替换为目标图块,“选择集替换”是只替换部分源图块。

(3)插入点、缩放系数及旋转角度保持不变。

(4)操作对象为形时,请参阅命令“替换图形引用”。


  • 示例参考

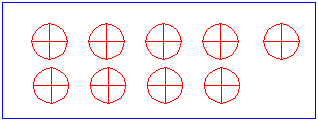

操作前

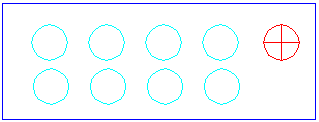

操作后(全部替换)
