• 命令说明

命令名称:YLT_HZYXBZ

命令组名:YLTOOL

菜单名称:绘制引线标注

命令功能:从指定点绘制一个引线标注,支持用户词典。

程序版本:V2.25


  • 操作步骤

(1)从命令行运行命令“YLT_HZYXBZ”。

(2)系统弹出界面,请参阅以下界面说明。

(3)选择被标注点。

(4)(长度角度及象限均被限定情况无此步)选择标注定位点。

界面说明如下:

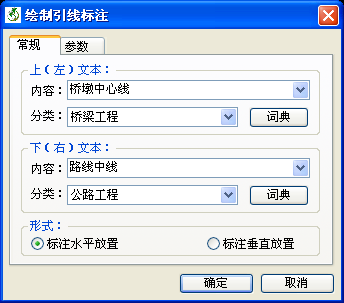

  • 常规页

上(左)标注内容:标注线上方(垂直放置为左方)的标注内容。

下(右)标注内容:标注线下方(垂直放置为右方)的标注内容。

分类:用户词典的词条分类,仅用于方便用户选择标注内容。

词典:启动用户词典,参考“用户词典”。

标注水平放置:水平放置标注,这是最常用的标注形式,示例中标注就是水平放置的。

标注垂直放置:垂直放置标注,文本旋转90或270°。



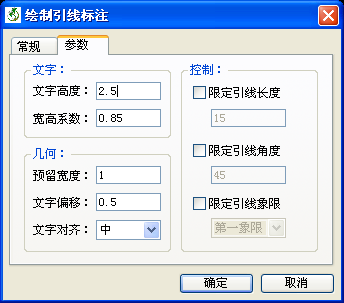

  • 参数页

界面说明请参阅“绘制坐标标注”。



  • 要点分析

(1)坐标标注由直线和单行文本组成。

(2)系统支持标注水平放置和垂直放置两种,目前均在世界坐标系内。

(3)限定引线角度控制拖动定位时引线的角度,角度必须在0~90内,单位为角度。

(4)限定引线象限控制拖动定位时引线的象限,与数学象限相同。

(5)如果引线长度、引线角度及引线象限均被限定,系统将直接进入移动标注模式,即无需选择标注定位点,直接选择标注点即可。


  • 示例参考

标注示例:
