• 命令说明

命令名称:YLT_QXQKCL

命令组名:YLTOOL

菜单名称:曲线缺口处理

命令功能:在用户选择的曲线上打断出缺口。

程序版本:V1.60


  • 操作步骤

(1)从命令行运行命令“YLT_QXQKCL”。

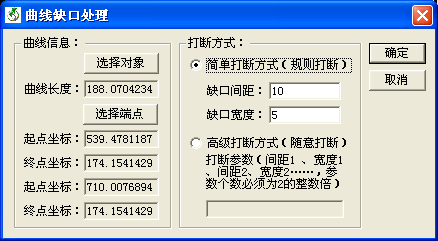

(2)系统弹出如下图所示对话框,通过界面选择曲线,如果必要,可以指定曲线的起点和终点(可以不是曲线实际的起终点)。

(3)选择打断方式及打断参数。

(4)点击“确定”执行阵列操作。

曲线信息:请参阅“等分曲线长度”。

简单打断:按顺序每一个间距打断一次,打断宽度为缺口宽度。

高级打断:指定一个打断序列,该序列实际是一个数列表达式,系统固定认为奇数个数为间距,偶数个数为宽度。



  • 要点分析

(1)曲线要求同“实体曲线阵列”。

(2)用户可以将曲线起终点重新指定,即不采用实际起终点。

(3)简单打断方式下,系统从曲线起点开始,每隔间距距离就产生一个缺口,宽度值为缺口宽度,重复计算到曲线终点。

(4)高级打断方式下,系统允许指定多个间距及宽度,规则请参阅“数列表达式”,如果只指定一个间距及宽度,则与简单打断方式相同。


  • 示例参考

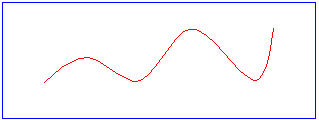

操作前

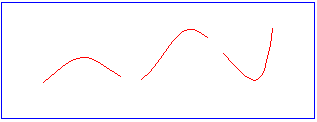

操作后(打断方式:简单方式,间距80,宽度20)
