• 命令说明

命令名称：YLT_SCBGWD

命令组名：YLTOOL

菜单名称：输出表格文档

命令功能：将选定的表格输出到Excel。

程序版本：V2.27

• 操作步骤

（1）从命令行运行命令“YLT_SCBGWD”。

（2）系统弹出如下图所示界面，没有设置“命令启动时先显示本对话框”参数时将不显示本对话框。

（3）选择表格区域的第一个顶点（不能直接选择表格顶点，应该选择比表格区域稍大的区域顶点） 或键入参数S显示参数设置界面（如下图）。

（4）选择表格区域的第二个顶点。

（5）系统自动输出表格到Excel中。

界面说明如下：

配置：系统将参数命名保存，这些命名保存的参数集被称为配置，系统自带的配置为“<默认>”，用户也可以通过“另存”按钮创建新的配置，注意“表格文字居中”命令和本命令共用配置。

当前配置：列出系统中目前存在的所有配置，选中的配置为当前配置。用户通过配置列表选择新配置时，系统自动将新配置显示在界面上。

• 选项页

保存配置（菜单）：将当前改动保存到当前配置。

另存配置（菜单）：将当前参数设置保存到一个新的配置中，新配置名称不得与已有配置名称重复。

覆盖全部（菜单）：将“选项”中的参数保存到所有配置中，容差只能保存到当前配置。

删除配置（菜单）：删除当前配置，但“

导入配置（菜单）：读入其他配置文件中的配置，如果配置名已经存在则提示用户输入新名称。

替换：显示“文本替换”界面，具体请参阅“输入表格文档”命令。

确定：关闭本对话框并保存参数、输出表格到Excel中。

取消：关闭本对话框并放弃保存参数，放弃输出表格。

命令启动时先显示本对话框：命令启动时，首先显示本设置界面，否则只能在命令行通过参数设置进入本设置界面。

进程选项：输出表格到Excel中时，Excel的处理方式。①总启动一个新进程并新建一个文档：自动启动一个Excel进程，即使有Excel已经启动。②优先启用当前进程并新建一个文档：如果有Excel已经启动，则使用该Excel进程，但会新建一个Excel文档。③优先启用当前进程并优先使用当前文档：如果有Excel已经启动，则使用该Excel进程，如果进程中有打开的Excel文档，则使用这个文档，否则新建文档。

分析多行文本上下标：对多行文本的堆叠进行分析（相关资料请参考AutoCAD帮助）并以上下标方式输出到Excel中。

绘制单元格边框：表格输出到Excel后自动绘制边框（参阅Excel中“格式→单元格→边框”）。

单元格文本自动替换：AutoCAD表格输出到Excel时，自动将部分文本进行替换，例如将^替换为Φ等，替换的详细列表请参阅“输入表格文档”命令中的替换界面说明。

含上下标单元不替换：执行单元格文本替换时，对含上下标的单元格不执行替换（说明：Excel中单元格文本替换后，上下标格式可能被删除）。

设置单元格文本格式：对单元格设置文本格式，否则系统缺省的是常规格式；常规格式下“2-3”会被Excel自动处理为2月3日。

单元格自动换行：表格输出后设置自动换行（参阅Excel中“格式→单元格→对齐”）。

设置表格最合适行高：表格输出到Excel后自动设置最合适行高（参阅Excel中“格式→行→最合适行高”）。

设置表格最合适列宽：表格输出到Excel后自动设置最合适列宽（参阅Excel中“格式→列→最合适列宽”）。

水平对齐：对输出到Excel中的表格设置单元格水平对齐方式，“默认”是指不设置水平对齐方式，保留原有对齐方式（参阅Excel中“格式→单元格→对齐”）。

垂直对齐：对输出到Excel中的表格设置单元格垂直对齐方式，“默认”是指不设置垂直对齐方式，保留原有对齐方式（参阅Excel中“格式→单元格→对齐”）。

起始行号：采用新建文档方式输出表格时，第一个单元格（左上）的行号，如果表格输出到当前文档，则光标所在的位置为第一个单元格位置（下同）。

起始列号：采用新建文档方式输出表格时，第一个单元格（左上）的列号。

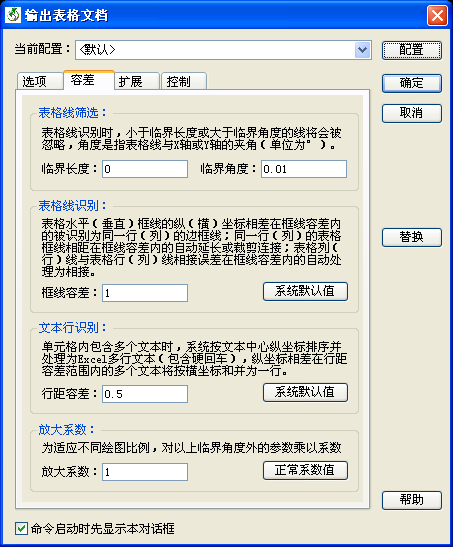

• 容差页

临界长度：表格线筛选时的最小长度要求，小于临界长度的线将被自动去除，设置为0时，表示所有直线都不会被去除，需要注意，实际表格转换（或表格文字居中）时，临界长度值将乘以本界面中的放大系数。

临界角度：常青藤要求表格线水平或垂直，受作图习惯影响，部分表格线可能没有严格水平或垂直，所以常青藤允许用户指定一个角度范围，这个角度范围值就是临界角度，与水平线夹角在临界角度范围内的线被自动处理为水平线，Y坐标值采用该线中点的Y坐标值；与竖直线夹角在临界角度范围内的线被自动处理为竖直线，X坐标值采用该线中点的X坐标值。

框线容差：当两条水平（竖直）线的Y（X）坐标值相差在框线容差范围内时，系统将自动调整这两条线到同一Y（X）坐标；同一行（列）的两条表格线距离在框线容差范围内时，系统将自动连接这两条线；当表格的列（行）线端点没有位于行（列）线上时，只要误差在框线容差范围内，系统将自动延长或裁减（AutoCAD中实体不动），以符合表格规律。

行距容差：一个单元格中保护多个文本时，如果两个文本的Y坐标值相差在行距容差范围内，系统自动将两个文本处理到一行，连接顺序按左右顺序。

放大系数：临界长度、框线容差、行距容差在使用时，自动放大的系数，通过该系数可以使本误差设置适合不同的绘图比例。

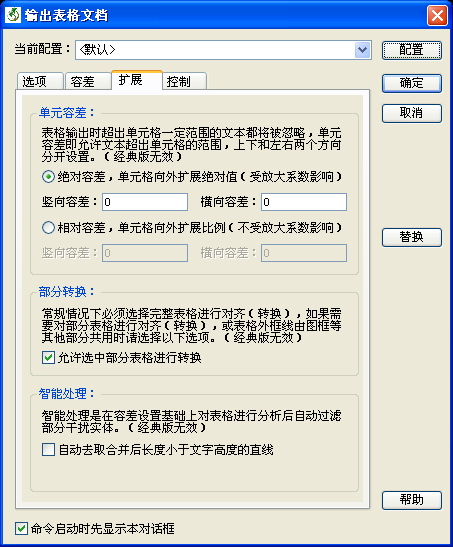

• 扩展页

单元容差：一般情况下，表格中所有文本必须在某个单元格范围内（包括合并单元格），受字体影响，有些情况下单元格文本会超出单元格范围，从而导致常青藤表格输出时无法识别。单元容差是指系统自动调大所有单元格宽度和高度，以识别超出单元格范围的文本，单元格容差包括绝对容差和相对容差两种方式。

绝对容差：单元格范围扩大绝对值，例如竖向容差为3，横向容差为4，放大系数为2（参见容差页）情况下，每个单元格向左向右分别扩大8，向上向下分别扩大6。

相对容差：单元格范围扩大绝对值，例如某个单元格宽度20，单元格高度6，竖向容差为0.1，横向容差为0.2，则单元格向左向右分别扩大4，向上向下分别扩大0.6。

部分转换：允许选中部分表格而不是整个表格进行转换。

智能处理：自动去除表格中特别短的直线等线段，以防止产生转换干扰。

• 控制页

转换控制：表格转换结束后，移动光标位置以便连续导出表格。

原位不动：光标位置保持不动；

右侧上方：光标移动到表格右侧上方，即竖向与原表格顶对齐，横向在原表格外（右侧）；

左侧下方：光标移动到表格下方左侧，即横向与原表格左对齐，竖向在原表格外（下侧）；

右侧下方：光标移动到表格右侧下方，即竖向在原表格外（下侧），横向在表格外（右侧）；

视觉边界：多行文本的实际边框线和显示不一致，系统支持以多行文本视觉边界代替真实边界。

• 要点分析

（1）Excel版本最低要求为Office2000。

（2）被分析表格的网格线必须由直线或多段线组成（包括块中的直线和多段线），并且要求精度范围内水平或垂直。

（3）对表格线的要求与“表格文字居中”相同，请参考该命令。

（4）被分析表格的文本必须由单行文本、多行文本和属性定义组成（包括块中的单行文本、多行文本和属性），一个单元格中可以包括一个或多个文本 ，如果单元格中包括多个文字实体，系统将按其纵坐标排序，在Excel单元格中分多行处理。

（5）系统能够自动处理Excel支持的合并单元格。

（6）系统目前只支持多行文字方式下的上下标，具体请参阅AutoCAD帮助文档中有关多行文字上下标处理。

（7）系统不支持的错误表格形式请参考命令“表格文字居中”。

（8）选择“优先启用当前进程”方式下，如果没有可用的Excel进程，系统会启动一个新进程。

（9）系统参数设置不能通过“输入参数设置”和“输出参数设置”命令导入导出。

（10）表格设置配置文件保存在常青藤数据目录下，打开常青藤数据目录方法请参阅“打开安装目录”

• 示例参考

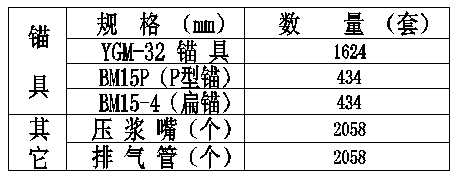

AutoCAD表格

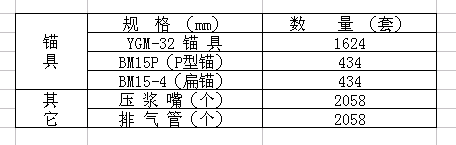

Excel表格

系统分析过程中输出信息请参阅“表格文字居中”。
