• 命令说明

命令名称:YLT_HZZBBZ

命令组名:YLTOOL

菜单名称:绘制坐标标注

命令功能:标注用户选择点的坐标,或对曲线进行批量标注,还可以对选定实体的特征点进行批量标注。

程序版本:V2.25


  • 操作步骤

坐标标注分支比较多,操作步骤各不相同,本帮助文档无法详细说明。

 标注用户选择点的流程:

(1)从命令行运行命令“YLT_HZZBBZ”。

(2)(视图采用对象坐标系时)选择标注参考线。

(3)选择被标注点。

(4)(长度角度及象限均被限定情况无此步)选择标注定位点。

 标注曲线的流程:

(1)从命令行运行命令“YLT_HZZBBZ”。

(2)(视图采用对象坐标系时)选择标注参考线。

(3)键入参数S进入曲线标注。

(4)选择被标注曲线。

(5)指定曲线起点或键入D采用缺省起终点。

(6)指定曲线终点(采用缺省起终点时无此步)。

(7)指定曲线分段方式,请参阅“曲线分段”。

(8)……

(9)系统标注坐标。

标注特征点流程:

(1)从命令行运行命令“YLT_HZZBBZ”。

(2)(视图采用对象坐标系时)选择标注参考线。

(3)键入参数M进入特征点标注。

(4)选择被标注实体。

(5)系统标注坐标。

界面说明如下:

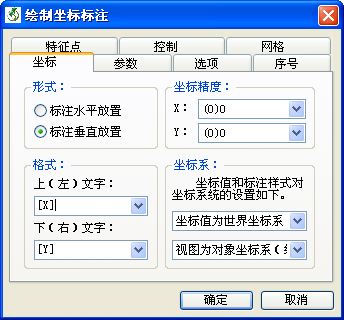

  • 坐标页

标注水平放置:水平放置标注,这是最常用的标注形式,示例中标注就是水平放置的;对象坐标系情况下,水平放置意味着标注文本平行于参考线。

标注垂直放置:垂直放置标注,文本旋转90或270°;对象坐标系情况下,垂直放置意味着标注文本垂直于参考线。

坐标精度:X坐标的计算结果精度,即[X]的小数位数,X作为中间运算值时不受影响。

坐标精度:Y坐标的计算结果精度,即[Y]的小数位数,Y作为中间运算值时不受影响。

上(左)文字:标注线上方(垂直放置为左方)的标注内容,其中[X]和[Y]被替换为计算结果。

下(右)文字:标注线下方(垂直放置为右方)的标注内容,其中[X]和[Y]被替换为计算结果。

坐标值坐标系:坐标值采用哪个坐标系统的值,包括世界坐标系和用户坐标系统。

视图坐标系:视图采用哪个坐标系,包括世界坐标系、用户坐标系和对象坐标系,在曲线标注(即沿线标注)时对象坐标系为曲线切线方向,其他情况下需要用户指定参考直线。

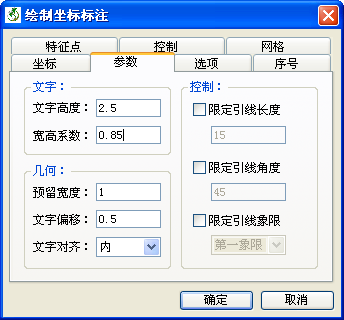

  • 参数页

文字高度:标注文本的高度,输入0时将采用文本样式值,部分版本不支持用户输入0。

宽高系数:单行文本的宽高系数。

预览宽度:以水平放置为例,预览宽度表示水平标注线超出文本范围的最小值,效果受对齐方式影响。

文字偏移:文本偏移标注线的距离,以水平放置为例,上方文本最下面(或下方文本最上面)距离标注线的垂直高度。

文字对齐:两个标注文本的对齐方式,该对齐方式影响预览宽度的外观。

引线:标注点到标注线的连线。

限定引线长度:引线长度固定,如果不限制引线角度和象限,标注时,可标注范围是以标注点为圆心的圆。

限定引线角度:引线角度固定,如果不限制引线长度和象限,标注时,可标注范围是以标注点为端点的四条直线(每象限一条)。

限定引线象限:限定引线所在的象限,如果不限制引线长度和角度,标注时,可标注范围是以标注点为顶点的90°范围。

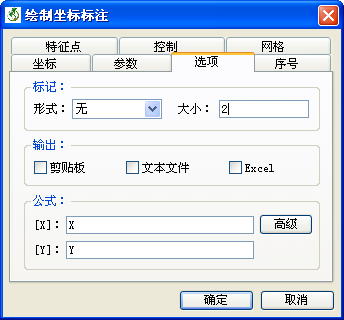

  • 选项页

标注形式:标注点上的记号,包括圆圈、十字等。

标记大小:标记的大小,对圆是指半径,对十字是指半直线长,对箭头,是指水平放置长度。

将坐标值复制到剪贴板:坐标标注结束时将坐标值复制到剪贴板,用户可以在文本编辑软件中粘贴。

将坐标输出到文本文件:坐标标注结束时将坐标值输出到文本文件,并自动打开这个文件,文件保存在系统临时目录。

计算公式:[X]和[Y]的计算公式,缺省值如下图所示,用户可以用公式来指定复杂的坐标计算公式,公式中可以使用X和Y两个变量,有关公式的说明请参阅“计算公式”。

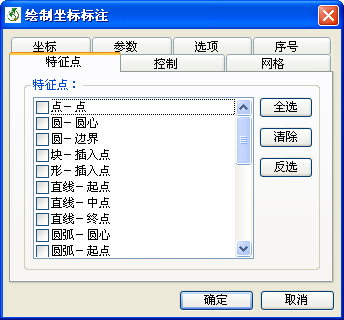

  • 特征点页

特征点:列出所支持的特征点类型,钩选的有效。

全选:选择全部特征点。

清除:全部特征点都不选择。

反选:将没有选择的特征点选上,将选上的特征点去除。



  • 序号页

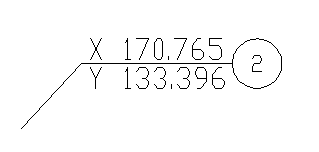

坐标序号以圆圈文本方式绘制在坐标标注的端部,序号为整数,如下图所示



标注坐标序号:是否标注坐标序号。

隐藏坐标标注值:不显示坐标标注值,此种情况下标注线将非常短。

绘制序号圆圈:绘制序号外部圆圈,不影响序号文本。

圆圈直径:圆圈的直径。

文字高度:序号文本的文字高度。

宽高系数:序号文本的宽高系数。

序号前缀:序号文本的前缀,以图中所示,序号将为a-136。

序号后缀:序号文本的后缀。

序号起始:序号文本的起始值。

序号步长:序号文本的递增值。



  • 控制页

控制:批量标注或特征点标注且导出数据情况下,如果没有限制引线参数,采用的处理方式,其一是要求必须先设置引线限制参数;其二是忽略并不绘制坐标标注,但将坐标值导出。

排序:导出坐标时,按什么方式排序。

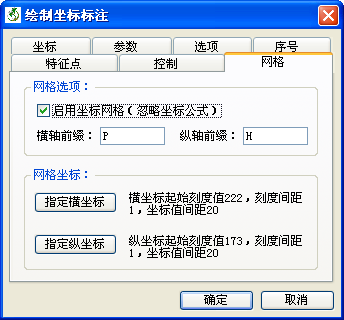

  • 网格页

坐标网格是替换原坐标系值的方式,相当于建立虚拟坐标体系。

启用坐标网格:是否使用坐标网格

横轴前缀:横坐标的前缀

纵轴前缀:纵坐标的前缀

指定横坐标:指定两个点并输入坐标值,以确定横坐标轴

指定纵坐标:指定两个点并输入坐标值,以确定纵坐标轴



  • 要点分析

(1)坐标标注由直线和单行文本组成。

(2)系统支持标注水平放置和垂直放置两种,水平放置时,X值位于横线上方,Y值位于横线下方;垂直放置时,X值位于横线左方,Y值位于横线右方。用户也可以通过修改格式来交换XY值位置。例如将上下方文字交换。

(3)限定引线角度控制拖动定位时引线的角度,角度必须在0~90内,单位为角度。

(4)限定引线象限控制拖动定位时引线的象限,与数学象限相同。

(5)如果引线长度、引线角度及引线象限均被限定,系统将直接进入移动标注模式,即无需选择标注定位点,直接选择标注点即可。


  • 示例参考

操作前

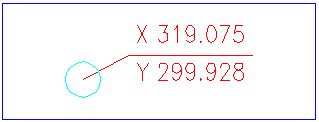

操作后
