• 命令说明

命令名称:YLT_WBDJPL

命令组名:YLTOOL

菜单名称:文本等距排列

命令功能:对多个单行文本沿纵向(Y轴)进行等间距排列,可以自动识别上下标。

程序版本:V2.22


  • 操作步骤

(1)从命令行运行命令“YLT_WBDJPL”。

(2)选择需要等间距排列的单行文本,可以框选。

(3)选择最上面行文本定位点(直接回车将保持原最上面行文本不动),或键入S进入参数设置。

(4)(参数设置选项)依次设置文本等间距方式和是否智能处理上下标,文本等间距方式包括文本中心等间距和文本净距等间距。

(5)选择最下面行文本定位点(直接回车将保持原最下面行文本不动)或键入参数S来直接输入文本间距。

(6)系统自动等间距排列文本。


  • 要点分析

(1)文本对齐只处理纵向坐标,文本的横向坐标不作处理。

(2)系统支持文本中心等间距排列和文本净间距等间距排列两种形式;前者是指相邻两行文本的中心间距(Y轴投影)是相等的,后者是指文本的净行距(Y轴投影)是相等的。

(3)智能处理上下标时,系统通过字高关系来确定一个文本是否为另一个文本的上下标。

(4)对齐只能在世界坐标系内进行,且单行文本必须水平放置。


  • 示例参考

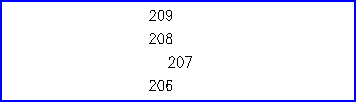

操作前

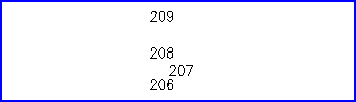

操作后(注意文本207的横向位置并没有变)
