• 命令说明

命令名称：YLT_JDHLJS

命令组名：YLTOOL

菜单名称：简单行列计算

命令功能：对AuotCAD表格进行简单行列计算，包括行（列）自运算、第二行（列）表示为第一行（列）的运算、第三行（列）表示为第一行（列）与第二行（列）的运算等三大类。

程序版本：V2.22

• 操作步骤

（1）从命令行运行命令“YLT_JDHLJS”。

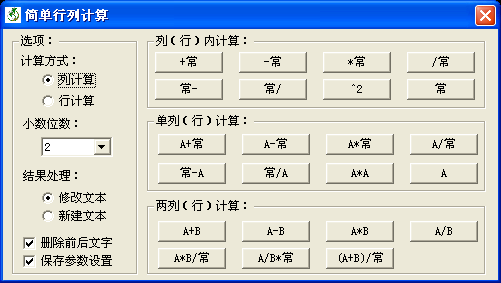

（2）系统弹出如下图所示界面，选择需要运算的模式（重要！下面以列计算为例说明）。

（3）选择A列文本。

（4）（列内计算和单列计算跳过此步）选择B列文本。

（5）（计算模式中无常数跳过此步）输入常数，系统缺省为100。

（6）按结果处理模式分述如下：①修改文本 模式：列内计算时，A列既是运算列也是结果列，跳过此步；单列运算和两列运算时，选择C列作为结果列；②新建文本模式：系统提示选择新建文本区域，即第一个文本的位置和最后一个文本的位置。

新建文本详细步骤说明：

（1）系统显示当前新建文本参数，包括文本高度和宽高比，并提示设置是否重新设置。

（2）（不设置文本参数时跳过此步）输入新建文本高度。

（3）（不设置文本参数时跳过此步）输入新建文本宽高比。

（4）选择新建文本起点（即第一个文本位置）或输入其他参数[矩形中心(T)/一行单元(R)/一列单元(C)]。

（5）在矩形中心模式下，系统提示选择两个点，其中点作为新建文本的起点；同时再提示选择两个点，其中点作为新建文本终点。

（6）行（列）计算时，可以通过一行（列）单元进行表格行列转置。

• 要点分析

（1）列运算模式下，文本按纵坐标排序；行运算模式下，文本按横坐标排序，坐标排序在世界坐标系内进行。

（2）列（行）内计算时，新建文本方式无效，系统强行按修改文本处理。

（3）删除前后文字选项：从一个文本中提取数字，例如“平均12.5米”，系统提取12.5参与运算。

（4）系统能够自动识别“2×3”等数据，按6处理。

（5）在“保存参数设置”下，系统将自动保存用户输入的常数及小数位数。

• 示例参考

无
