• 命令说明

命令名称:YLT_STDCPY

命令组名:YLTOOL

菜单名称:实体多重偏移

命令功能:对所选实体进行单向/双向偏移,一次可以输入多个偏移间距。

程序版本:V3.00


  • 操作步骤

(1)从命令行运行命令“YLT_STDCPY”。

(2)系统弹出下图所示界面,指定偏移模式,输入偏移间距。

(3)选择偏移对象。

(4)系统对所选实体进行偏移。

  • 界面说明

间距模式:绝对间距和相对间距通过示例来说明,如图所示,假定间距为2+3, 绝对间距情况下,第一次偏移时对所选实体偏移2,第二次偏移时对所选实体偏移3;相对间距情况下,第一次偏移时对所选实体偏移2,第二次偏移时对所选实体偏移5(即3是相对前一个偏移值的偏移量,3+2= 5)。

间距比例:间距值的比例


偏移模式:单向偏移或双向偏移


间距:偏移间距,界面提供多个间距输入但每次只能使用一个(便于用户保存多次偏移值)。

实体多重偏移 - 界面.PNG



  • 要点分析

(1)偏移都是对所选的实体进行偏移,支持直线等多种实体。

(2)多段线、圆弧等部分实体朝内偏移时,偏移值过大时可能无法偏移。

(3)间距用西文逗号分隔,也可以使用表达式,例如2+3*5.5。


  • 示例参考

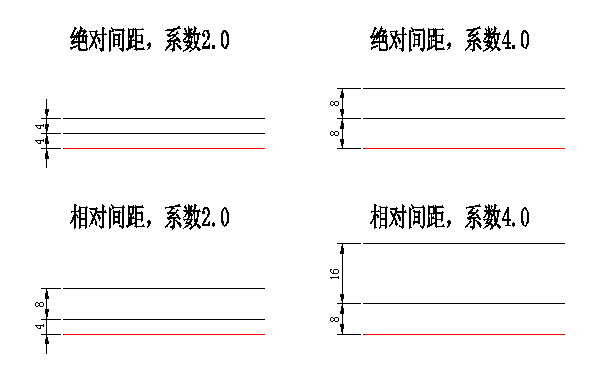

假定偏移值2+4,当系数取2.0或4.0,间距模式取相对间距或绝对间距,效果如下图所示:

实体多重偏移 - 示例.PNG
