• 命令说明

命令名称:YLT_STYQJZ

命令组名:YLTOOL

菜单名称:实体圆圈居中

命令功能:将多个实体移动到指定圆的中央,但不修改其他属性。

程序版本:V2.22


  • 操作步骤

(1)从命令行运行命令“YLT_STYQJZ”。

(2)选择需要居中的实体(系统将这些实体整体对齐到圆心)。

(3)选择对齐的目标圆,系统自动执行对中。

(4)重复第2步,按空格(或ESC键)可以结束命令。


  • 要点分析

(1)操作对象必须支持移动,部分AutoCAD二次开发商提供的受限自定义实体(不支持移动的实体)可能不被支持。

(2)每次可以选择多个实体,包括块引用。

(3)选择目标圆时只能选择一个圆(AutoCAD标准实体CIRCLE)。


  • 示例参考

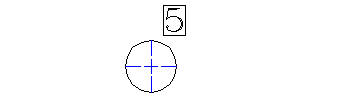

操作前(图中蓝线为示意中线)

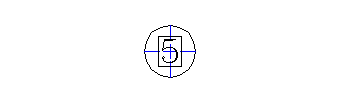

操作后(图中蓝线为示意中线)
