• 命令说明

命令名称:YLT_TJMJSJ

命令组名:YLTOOL

菜单名称:统计面积数据

命令功能:统计面积数据并输出到指定文本,用户可以指定绘图比例。

程序版本:V1.60


  • 操作步骤

(1)从命令行运行命令“YLT_TJMJSJ”。

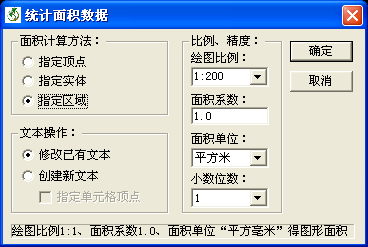

(2)系统弹出如下图所示对话框,在界面上选择面积计算方法等参数。

(3)指定顶点:循环选择区域顶点;指定实体:循环选择被统计面积的实体;指定区域:循环选择区域内点。

面积计算方法:指定顶点是指用户指定两个以上的顶点,系统计算这些点围成的多边形的面积;指定实体是指计算实体面积,这些实体包括圆、封闭多边形等;指定区域是用户在封闭区域内指定一个点,系统计算最小封闭区域的面积。

文本操作:新建一个文本或修改也有文本,新建文本时默认是用户在图形中指定文本定位点,如果用户选择指定单元格顶点,则系统提示用户选择两个点,系统用两点中点作文本定位点。

绘图比例:系统根据绘图比例对计算出的面积进行比例放大或缩小。

面积系数:计算出的面积需要放大的系数。

面积单位:根据绘图比例和面积单位,系统可以给出用户需要的面积值。

小数位数:即面积精度,请参阅“精度处理”。



  • 要点分析

(1)指定顶点方法是用户指定区域的顶点,系统计算顶点围成多边形的面积。

(2)指定实体是用户指定封闭实体,系统计算实体面积,只有圆等部分实体可以使用本方法。

(3)指定区域方法请参考“查询区域面积”。

(4)“修改已有文本”是用统计结果替换已有单行文本实体,“新建文本”是新建一个单行文本

(5)“绘图比例”是当前图形的比例,“面积系数”是对结果进行缩放。


  • 示例参考

实体实际面积为100,绘图比例为1:200,面积系数为2.0,面积单位为平方米,则结果为:100*200*200*2/1000000=8。
