• 命令说明

命令名称:YLT_SWBGFH

命令组名:YLTOOL

菜单名称:水位标高符号

命令功能:在指定位置绘制水位标高符号。

程序版本:V1.0


  • 操作步骤

系统绘制水位标高符号与绘制一般标高符号操作流程相同,如下所示:

(1)从命令行运行命令“YLT_SWBGFH”。

(2)输入标高值。


  • 要点分析

(1)水位标高符号与一般标高符号相比,只多了水位符号,相关要点分析请参考一般标高符号

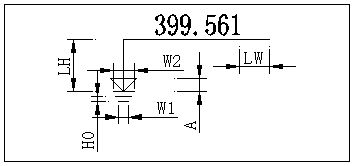

(2)水位标高符号的各参数示意如下图所示,没有示出部分请参考一般标高符号



(3)水位标高符号允许文字反边,但不允许符号反向。

(4)执行时,前两个标高值系统默认Y坐标值,用户可以指定,自第3个标高开始,系统自动采用Y=ax+b方程确定,用户可以指定。

(5)标高自动计算在常青藤辅助工具系统3.00及以上版本中有效。


  • 示例参考

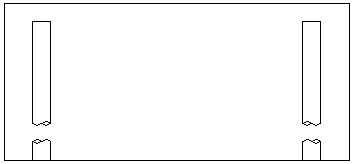

操作前

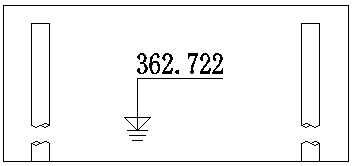

操作后
