• 命令说明

命令名称:YLT_DDKSBZ

命令组名:YLTOOL

菜单名称:定点快速标注

命令功能:对多个指定点进行快速标注,可以智能处理m*n情况。

程序版本:V2.22


  • 操作步骤

(1)从命令行运行命令“YLT_DDKSBZ”。

(2)选择需要标注的第1个点。

(3)选择需要标注的第2个点。

(4)……

(5)选择标注位置或键入S进入参数设置。

(6)选择标注对齐点。


  • 要点分析

(1)标注采用旋转标注。

(2)如果连续出现相同的标注值,系统可以智能处理为m*n模式,但要求用户在参数设置中设置采用m*n模式。

(3)m*n模式下,系统处理方式是直接标注两侧,然后设置标注比例和标注前缀,并没有采用文本替换,所以用户拖动标注时标注值会自动变化。

(4)如果所选点具有一定特定,可以使用定物快速标注,以下示例中,所选点均为圆心,可以直接用定物快速标注选择所有圆即可。


  • 示例参考

标注前(标注时选点为以下圆的圆心):

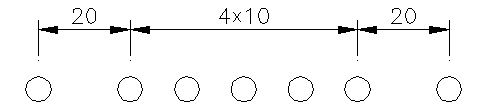

m*n模式标注(标注时选点为以下圆的圆心):

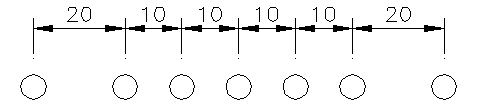

非m*n模式(标注时选点为以下圆的圆心):
