• 命令说明

命令名称:YLT_DHWBJK

命令组名:YLTOOL

菜单名称:单行文本加框

命令功能:在单行文本外面加一个和文本方向相同的矩形,以包含所选文本。

程序版本:V2.22


  • 操作步骤

(1)从命令行运行命令“YLT_DHWBJK”。

(2)选择需要绘制矩形的单行文本(支持框选),也可以键入S进入参数设置。

(3)系统自动给单行文本加框。


  • 要点分析

(1)生成的矩形以实体(集)中心为中心,矩形方向同文本方向,如果需要加水平框,可以使用“实体外部矩形”命令。

(2)偏离值是在自动计算矩形宽度和高度的基础上将宽度和高度增大的增量,增加时宽度和高度均以2倍增加。

(3)可以通过参数设置指定多个文本时的加框方式,包括每个文本单独加框和多个文本整体加框两种。

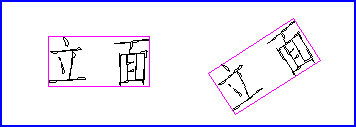

  • 示例参考
