• 命令说明

命令名称:YLT_BJZDFT

命令组名:YLTOOL

菜单名称:布局自动分图

命令功能:用户选择一个图形区域,指定图幅大小,系统自动分图到布局。

程序版本:V1.60


  • 操作步骤

(1)从命令行运行命令“YLT_BJZDFT”。

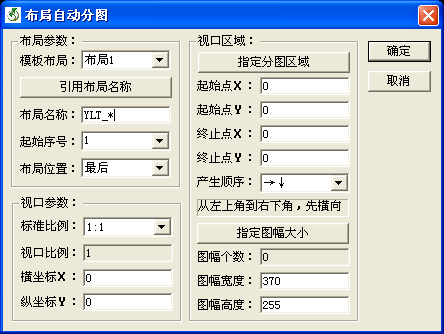

(2)系统弹出如下图所示对话框。

(3)填写布局参数。

(4)指定分图区域。

(5)指定图幅大小。



  • 要点分析

1、有关布局的说明请参考“创建多个布局

2、“分图区域”只能为矩形。

3、产生顺序是分图的顺序,例如“→↓”表示从左上角到右下角,先横向。

4、系统实时显示分图结果,图幅个数及行列分布。
