• 命令说明

命令名称:YLT_SCDXJD

命令组名:YLTOOL

菜单名称:删除多线节点

命令功能:删除用户选择的多段线的指定节点或共线节点。

程序版本:V1.60


  • 操作步骤

(1)从命令行运行命令“YLT_SCDXJD”。

(2)选择需要删除节点的多段线。

(3)选定需要删除的节点或输入A自动清除共线节点。


  • 要点分析

(1)被操作实体只能是多段线。

(2)删除指定节点时请打开捕捉开关,以准确捕捉多线节点;删除共线节点时,系统将自动清除同一直线上的多余节点。

(3)需要增加多段线节点时,请参阅“增加多线节点”。


  • 示例参考

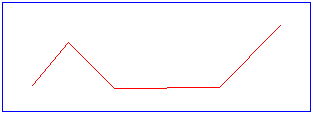

操作前

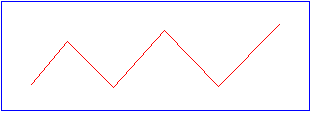

操作后
