• 命令说明

命令名称:YLT_TQJJBG

命令组名:YLTOOL

菜单名称:提取间距表格

命令功能:按顺序提取直线上边界范围内线段长度,边界线可以为多条。

程序版本:V4.00


  • 操作步骤

(1)从命令行运行命令“YLT_TQJJBG”。

(2)按命令行提示,选择第1边界线。

(3)按命令行提示,选择第2、3、……、边界线(也可以输入D删除上一条边界线)。

(4)回车结束边界线选择。

(5)按命令行提示,选择第1测距线。

(6)按命令行提示,选择第2、3、……、测距线(也可以输入D删除上一条测距线)。

(7)回车结束测距线选择,系统自动计算结果并输出到Excel中。


  • 要点分析

(1)操作对象必须是线形实体。

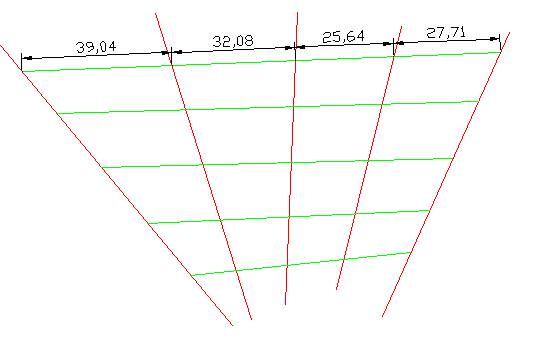

(2)如示例所示,红色为边界线,绿色为测距线,边界线和测距线均可为多个。

(3)测出长度为测距线上边界线之间的长度。


  • 示例参考

提取间距表格 - 示例.png
