• 命令说明

命令名称:YLT_CJDGBJ

命令组名:YLTOOL

菜单名称:创建单个布局

命令功能:从模板布局创建一个带视口的新布局,用户可以指定布局参数。

程序版本:V1.60


  • 操作步骤

(1)从命令行运行命令“YLT_CJDGBJ”。

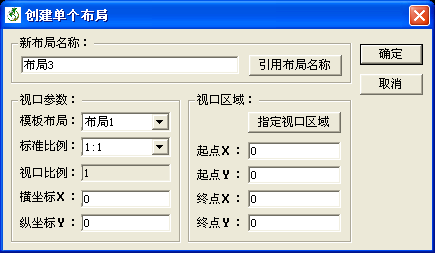

(2)系统弹出如下图所示对话框,选择视口区域。



  • 要点分析

(1)系统要求至少一个图纸空间有页面设置。

(2)视口比例请参考AutoCAD相关文档。

(3)视口坐标是视口在图纸空间中的位置。

(4)新建布局时除以用户指定的模板布局为模板,图框必须应放置在模板布局中。


  • 示例参考
