• 命令说明

命令名称:YLT_YBZDFH

命令组名:YLTOOL

菜单名称:一般折断符号

命令功能:绘制一般折断符号。

程序版本:V1.0


  • 操作步骤

系统支持四种绘制折断线的方式,分别为“直接绘制”,“单独符号”、“选择对象”和“三点控制”,其中“直接绘制”为系统缺省主模式。“直接绘制”是由用户直接指定第一折断线的起点和终点,系统按起终点绘制完第一折断线后,用户接着指定第二折断线定位点,系统依据第一折断线参数及第二折断线定位点绘制第二折断线;“单独符号”是由用户指定折断线的起点和方向点,系统仅绘制折断符号而不绘制直线部分,且绘制的折断符号也只有一个;“选择对象”是由用户选择需要绘制折断符号的直线或多线实体,系统在此实体上绘制折断符号并与该实体整合为一个多线实体;“三点控制”是用户选择三个控制点,系统认为第一控制点和第二控制点为折断线方向,折断线的起点在第一控制点和第三控制点所构成的直线上。

  • “直接绘制”

(1)从命令行运行命令“YLT_YBZDFH”。

(2)参照系统提示选择第一折断线起点。

(3)参照系统提示选择第一折断线终点。

(4)系统绘制第一折断线后,选择第二折断线定位点,用户可以选择“垂直”模式辅助定位。

  • “单独符号”

(1)从命令行运行命令“YLT_YBZDFH”。

(2)选择参数“S”。

(3)参照系统提示选择第一折断线起点。

(4)参照系统提示选择第一折断线方向点。

  • “选择对象”

(1)从命令行运行命令“YLT_YBZDFH”。

(2)选择参数“O”。

(3)参照系统提示选择绘制折断符号的直线或多线对象。

(4)参照系统提示选择折断符号起点。

  • “三点控制”

(1)从命令行运行命令“YLT_YBZDFH”。

(2)选择参数“T”。

(3)参照系统提示选择第一折断线起点方向点。

(4)参照系统提示选择第一折断线终点方向点。

(5)参照系统提示选择第一折断线起点平行点。

(6)参照系统提示选择第一折断线定位点。

(7)参照系统提示选择第二折断线定位点。


  • 要点分析

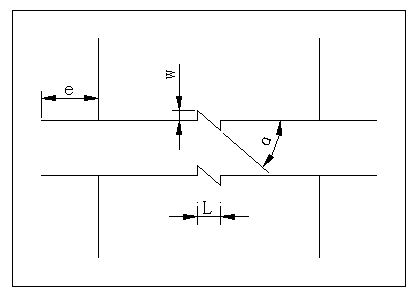

(1)四种方式下,均可以通过系统提示设置折断线参数,参数包括折断线长度L、折断线宽度W、折断线倾角α及折断线延长值e,具体如图所示



(2)四种方式下,均可以通过系统提示设置折断线方向,系统缺省方向为直线左侧方向。

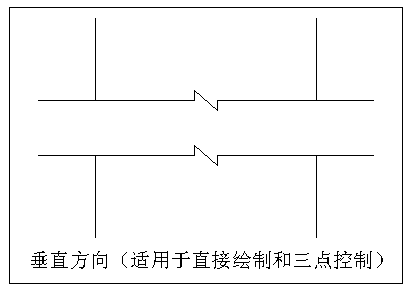

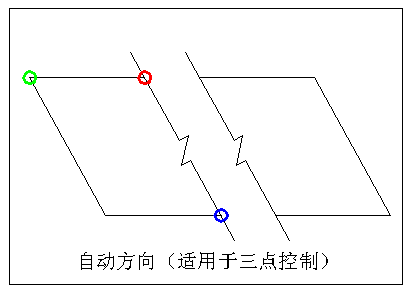

(3)在“直接绘制”和“三点控制”模式下,第二折断线可以采用“垂直”模式辅助定位,垂直模式是指两条折断线起点连线垂直于折断线。“三点控制”模式下,第二折断线可以采用“自动”模式辅助定位,自动模式是第二折断线起点在第一折断线起点与第三控制点构成的直线上,如图所示。




(4)“三点控制”模式下,选择顺序如上图应为红、蓝、绿。

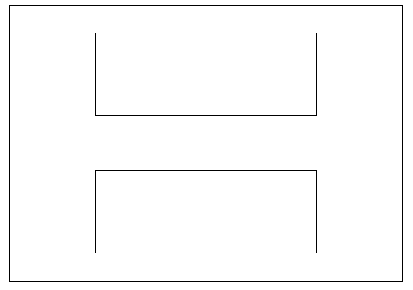

(5)“选择对象”模式下,结果如图示意




(6)“直接绘制”和“三点控制”绘制的折断符号带有直线,符号在直线中央。


  • 示例参考

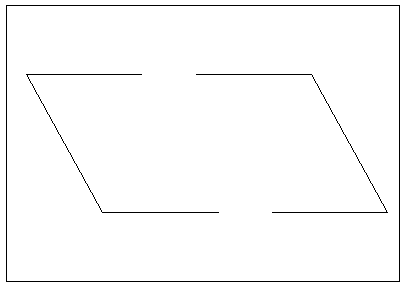

操作前

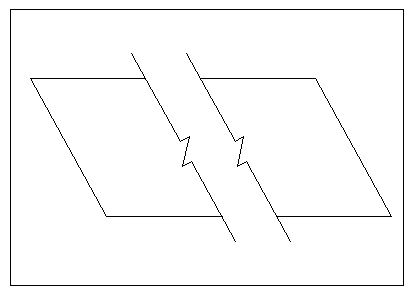

操作后
