• 命令说明

命令名称:YLT_GJHLJS

命令组名:YLTOOL

菜单名称:高级行列计算

命令功能:对AuotCAD表格进行高级行列计算,支持多达26列(行)运算,可以自由书写运算表达式,支持sin等常用函数。

程序版本:V2.22


  • 操作步骤

(1)从命令行运行命令“YLT_GJHLJS”,本说明以列运算为例说明。

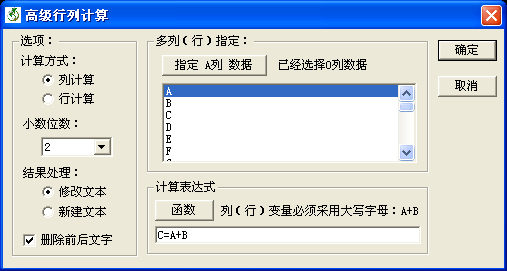

(2)系统弹出如下图所示界面,通过“指定列(行)数据”按钮选择各运算列(A~Z,最多26列)。

(3)填写结果列的计算表达式。

(4)按结果处理模式分述如下:点击确定, 如果表达式中没有指明结果列或指明的结果列没有选择内容,系统将提示选择结果列;新建文本模式:系统提示选择新建文本区域,即第一个文本的位置和最后一个文本的位置 ,请参阅“简单行列计算”。



  • 要点分析

(1)参考“简单行列计算”中说明。

(2)计算表达式说明请参考“计算表达式”,注意行列变量必须采用大写字母,例如(A*3+B)*2等。

(3)修改文本模式下:示例表达式“C=A+B”中,C为结果列(行),也可以不写结果部分,直接写“A+B”,则确定后系统提示选择结果列(行)。

(4)系统能够自动识别“2×3”等数据,按6处理;但如果文本为非数字,则系统将以消息方式提醒用户。


  • 示例参考
