• 命令说明

命令名称:YLT_YBBGFH

命令组名:YLTOOL

菜单名称:一般标高符号

命令功能:在指定位置绘制一般标高符号。

程序版本:V3.00


  • 操作步骤

系统绘制一般标高符号时只需要用户指定基点及高程值即可,操作流程如下:

(1)从命令行运行命令“YLT_YBBGFH”。

(2)输入标高值。


  • 要点分析

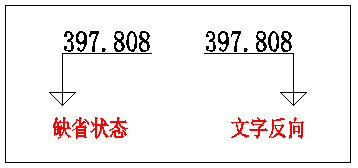

(1)在缺省方式下,系统将文本(高程值)放置在符号右侧,如果需要将文本(高程值)放置在文本左侧,请选择“文字反边”,如下图所示:

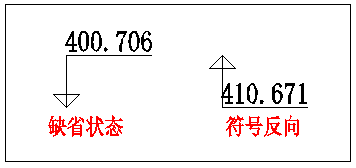

(2)在缺省方式下,系统将符号绘制在基点上方,如果需要将符号放置在基点下方,请选择“符号反向”。



(3)选定基点后,如果需要对符号进行特殊控制,例如调整符号高度等,可以选择“拖动定位”,通过该方式,用户可以自由选择符号的高度及方向、文字位置等。

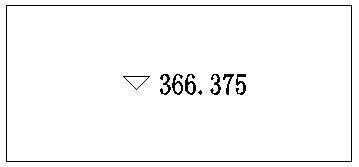

(4)用户指定符号高度小于三角形高度时,将取消符号线,效果如下图所示:

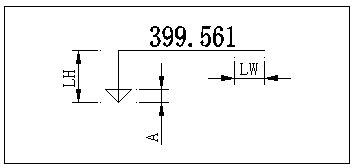

(5)符号中三角形为直角等腰三角形,用户可以指定三角形高度,其他参数均如下图所示,具体请参考“系统参数”。



(6)执行时,前两个标高值系统默认Y坐标值,用户可以指定,自第3个标高开始,系统自动采用Y=ax+b方程确定,用户可以指定。

(7)标高自动计算在常青藤辅助工具系统3.00及以上版本中有效。


  • 示例参考

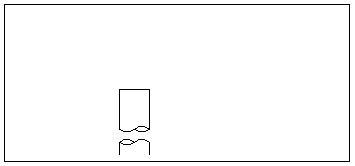

操作前

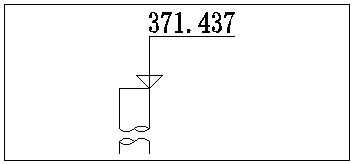

操作后
