• 命令说明

命令名称:YLT_DWKSBZ

命令组名:YLTOOL

菜单名称:定物快速标注

命令功能:对指定实体进行快速标注,可以智能处理m*n情况。

程序版本:V2.22


  • 操作步骤

(1)从命令行运行命令“YLT_DWKSBZ”。

(2)选择需要标注的实体。

(3)选择标注位置或键入S进入参数设置。

(4)选择标注对齐点。


  • 要点分析

(1)系统对选择实体的取点方式是:圆心,直线端点、多段线节点等。

(2)标注采用旋转标注。

(3)如果连续出现相同的标注值,系统可以智能处理为m*n模式,但要求用户在参数设置中设置采用m*n模式。

(4)m*n模式下,系统处理方式是直接标注两侧,然后设置标注比例和标注前缀,并没有采用文本替换,所以用户拖动标注时标注值会自动变化。

(5)如果本命令无法选取符合要求的点,可以使用定点快速标注直接选点快速标注。


  • 示例参考

标注前:

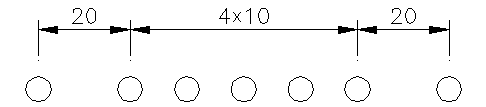

m*n模式标注:



非m*n模式:
