• 命令说明

命令名称:YLT_DQFZWB

命令组名:YLTOOL

菜单名称:对齐附注文本

命令功能:将用户选择的附注单行文本按指定格式对齐,支持上下标。

程序版本:V4.10


  • 操作步骤

(1)从命令行运行命令“YLT_DQFZWB”。

(2)选择需要对齐的附注文本(包括附注标题,标题可以是“注:”、“注”或“附注:”等)或键入参数S进入参数设置,可以框选。

(3)系统自动对齐附注文本。


  • 要点分析

(1)附注文本只能是单行文本

(2)附注标题包括系统默认标题和用户定义标题(用户选择只使用自定义附注标志文本时,默认将自动标题失效);系统默认标题包括“注”、“注:”、“注:”、“附注”、“附注:”、“附注:”;用户定义的标题是指用户自行定义的标题文本,例如用户定义标题为“说明”时,系统自动默认“说明”、“说明:”、“说明:”三个标题。

(3)注与第一条说明的垂直中心距离:附注标题中心到第一条附注中心的垂直距离(Y轴投影)。

(4)注与第一条说明的水平距离:附注标题与第一条附注的水平距离(X轴投影)。

(5)说明正文间垂直中心距离:附注正文中行与行的中心距离(Y轴投影)。

(6)用户可以选择是否处理附注中附带的图形符号,系统默认设置为是。

(7)用户如果选择只使用用户定义的标题文本,系统忽略系统默认标题文本。

(8)附注序号标点符号必须由用户指定,系统缺省设置为“、”。

(9)错格设置用于附注条文过长采用多行放置情况,以示例参考为例,第2条附注“这是一个错误附注序号,注意系统自动调整。注意自动错格对齐。”采用两行,第一行左端对齐,其余行按错格设置对齐,不错格时对齐到最左端,指定错格距离时自动缩进指定距离值,自动错格时,缩进到序号标点后(本帮助示例为自动错格)。

(10)错格值表示一条附注由多行“单行文本”组成时,第1行与其他行之间的水平距离(X轴投影),其他行只能在第1行的右侧缩进。

(11)系统对齐附注文本时,保持标题文本位置不变,移动正文文本。对于文本条文前有序号且符合标点符号的,自动对齐到左端,否则对齐到标点符号后(错格时)。

(12)系统对齐附注文本时,不调整文本纵向顺序,但自动更正错误的附注序号。

(13)错格设置在常青藤辅助工具系统4.10及以上版本中有效。


  • 示例参考

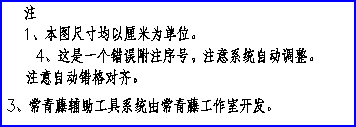

操作前

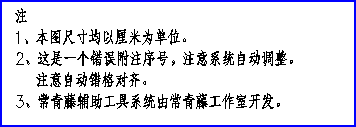

操作后(注意没有把第4条附注移到下方,而是修改为第2条,错格设置为自动)
