• 命令说明

命令名称:YLT_YXZDFH

命令组名:YLTOOL

菜单名称:圆形折断符号

命令功能:在指定位置绘制圆形折断符号。

程序版本:V1.0


  • 操作步骤

系统绘制圆形折断符号的原理如下,用户先指定第一折断线的起点和终点,系统绘制第一条折断线,然后由用户指定第二条折断线定位点。

(1)从命令行运行命令“YLT_YXZDFH”。

(2)参照系统提示选择第一折断线起点。

(3)参照系统提示选择第一折断线终点。

(4)参照系统提示选择第二折断线定位点,用户可以选择“垂直”辅助定位。


  • 要点分析

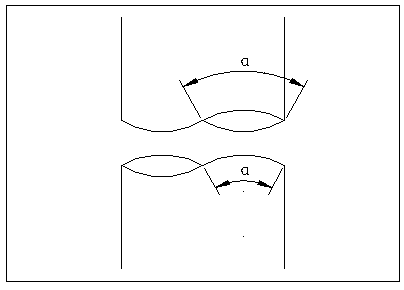

(1)可以通过系统提示设置折断线参数,参数为圆弧角度α,具体如图所示。



(2)可以通过系统提示设置折断符号方向,系统缺省方向为起点侧一个圆弧且向右,终点侧两个圆弧,用户反向为起点侧一个圆弧但向左,终点侧两个圆弧如图示(图示中,系统缺省方式下先选择左点或选择右点,用户反向方式下先选择右点后选择左点)。用户通过反向和起终点选择可以绘制四种格式圆形折断符号,但除系统缺省外,其他三种不常用。



(3)第二折断线可以采用“垂直”模式辅助定位,垂直模式是指两条折断线起点连线垂直于折断线起终点连线。


  • 示例参考

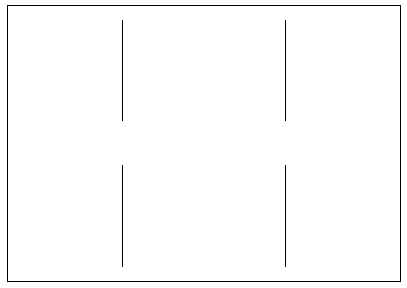

操作前

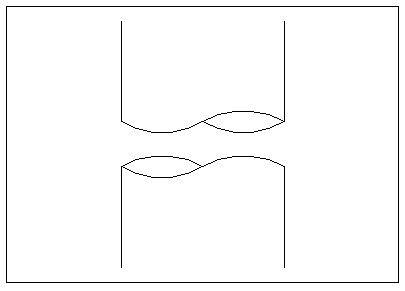

操作后
