• 命令说明

命令名称:YLT_QXBZTK

命令组名:YLTOOL

菜单名称:曲线布置图块

命令功能:沿曲线等分布置块参照、支持多种等分方式和旋转方式。

程序版本:V2.25


  • 操作步骤

(1)从命令行运行命令“YLT_QXBZTK”。

(2)选择布置块参照的曲线实体。

(3)指定曲线起点和终点或键入D采用曲线的实际起终点。

(4)系统弹出如下所示界面,设置参数后点击确定。

(5)系统沿曲线布置块参照。

曲线信息部分可参阅命令“等分曲线长度”。

等分曲线的方法请参阅“曲线等分”。


块名称:需要布置的块的名称,块和块参照的区别请参阅“块和块参照”。

比例:块参照的缩放比例,分为XYZ三个方向,如果选择统一比例,则YZ比例同X比例。


旋转:布置时的旋转角度,分列如下(i=0、1、2、……、n):

(1)无(βi=0),所有参照的旋转角度均为0。

(2)相同角度(βi=B),所有参照的旋转角度相同,角度值B由用户指定

(3)等差递增(βi=K*i),第一个插入参照的旋转角度为0,其他依次递增K(用户指定)。

(4)基本角度+等差递增(βi=B+K*i),第一个插入参照的旋转角度为B,其他依次递增K(用户指定)。

(5)切线方向(βi=Ti):所有参照方向均为切线方向。

(6)切线方向+旋转角度(βi=Ti+B):所有参照方向均为切线方向加一个旋转值B。

(7)切线方向+等差递增(βi=Ti+K*i):所有参照方向均为切线方向加一个等差递增值K。

(8)切线方向+相同角度+等差递增(βi=Ti+B+K*i):所有参照方向均为切线方向加一个旋转角度B再加一个等差递增值K。

(9)自定义:用户按公式给定角度值,其中T表示切线方向,n表示插入参照序号,从0开始。



  • 要点分析

(1)布置块参照的实体必须为线形实体

(2)块和块参照的区别,请参阅“块和块参照”。

(3)曲线等分的详细信息请参阅“曲线等分”。

(4)自定义公式的相关信息请参阅“运算表达式”。

(5)如果是阵列实体,可以参阅命令“实体曲线阵列”。


  • 示例参考

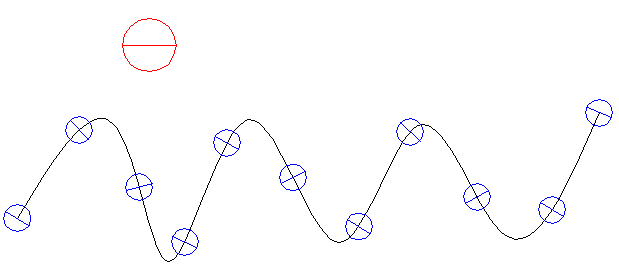

图块布置效果,红色块参照为标准参照,缩放比例为1.0,旋转角度为0°,蓝色块参照为曲线布置的块参照,缩放比例为0.5,旋转角度为切线方式+90°。
