• 命令说明

命令名称:YLT_WBYQJZ

命令组名:YLTOOL

菜单名称:文本圆圈居中

命令功能:将单行文字(单行文字:AutoCAD标准实体,通过Text命令创建 )移动到指定圆的中央,同时将单行文字实体的对齐方式修改为中心;支持批量处理。

程序版本:V2.22


  • 操作步骤

(1)从命令行运行命令“YLT_WBYQJZ”。

(2)同时选择需要居中的单行文字和圆对象,支持多选。

(3)结束选择,系统自动将文本对齐到圆心。

(4)重复第2步,按空格(或ESC键)可以结束命令。


  • 要点分析

(1)操作对象必须是单行文字。

(2)如果选择一个圆和一个文本进行对齐时,系统将该文本对齐到圆心。

(3)如果选择多个圆和多个单行文本进行批量处理时,系统自动将离圆最近的文本对齐到圆心。


  • 示例参考

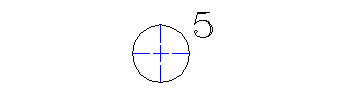

操作前(图中蓝线为示意中线)

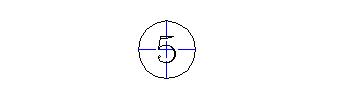

操作后(图中蓝线为示意中线)
