• 命令说明

命令名称:YLT_HZHCBZ

命令组名:YLTOOL

菜单名称:绘制弧长标注

命令功能:标注圆弧或多段线中圆弧段的长度。

程序版本:V2.22


  • 操作步骤

(1)从命令行运行命令“YLT_HZHCBZ”。

(2)选择需要标注的圆弧或多段线圆弧段。

(3)(参数设置要求选取时)选择标注起点。

(4)(参数设置要求选取时)选择标注终点。

(5)拖动标注选择位置点。


  • 要点分析

(1)系统采用角度标注,然后将标注文本替换为圆弧段长度。

(2)请注意,AutoCAD高版本中已经支持弧长标注,不需要使用常青藤命令。


  • 示例参考

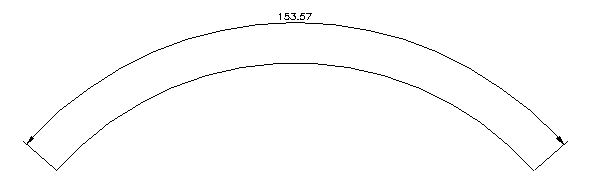

标注示例:
