• 命令说明

命令名称:YLT_STHLDQ

命令组名:YLTOOL

菜单名称:实体横左对齐

命令功能:将多个实体在横向(X轴)与指定实体或对齐点左对齐。

程序版本:V2.22


  • 操作步骤

(1)从命令行运行命令“YLT_STHLDQ”。

(2)选择目标位置实体(只能是一个实体,其他实体横向对齐时将以该实体为参考对象) 或输入参数选择对齐点(参数P:选择一个对齐点;参数T:选择两个点,两点的中点为对齐点)。

(3)选择需要对齐的实体,系统自动对齐到实体或对齐点。

(4)重复第3步,直到结束。


  • 要点分析

(1)实体是对齐操作的最小单位 (如果是块引用,将整体平移对齐,块内实体相对位置不变;如果是组,组内每个实体将单独对齐,组内实体相对位置改变),系统将所有实体与目标实体对齐。

(2)对于非规则矩形实体(包括圆、文字等),系统将以其矩形空间作为参考矩形,部分AutoCAD二次开发商提供的自定义实体可能不被支持。

(3)该命令从实体横向对齐命令衍生,对齐是在世界坐标系内完成。


  • 示例参考

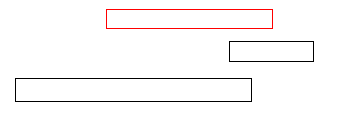

操作前(图中红色矩形为目标矩形,其位置始终保持不变)

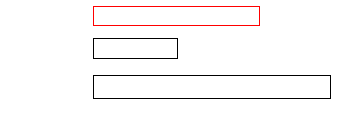

操作后

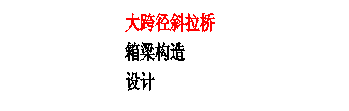

以下是文字对齐的效果(图中红色文字为参考文字)
