• 命令说明

命令名称：YLT_JTBDDX

命令组名：YLTOOL

菜单名称：剪贴板多段线

命令功能：从剪贴板获取数据，绘制多段线。

程序版本：V1.60

• 操作步骤

（1）从命令行运行命令“YLT_JTBDDX”。

（2）选定多线起点，如果剪贴板上数据采用绝对坐标方式，直接输入C即可。

• 要点分析

（1）采用相对坐标方式时，剪贴板数据格式如下：

第一段宽度 第一段高度 [第一段终点处导角]
第二段宽度 第二段高度 [第二段终点处导角]
......

宽度为负时表示向左，高度为负时表示向下；导角参数采用半径方式，为可选参数，不设置时，系统按0处理，最后一个导角必须为0。

（2）采用绝对坐标方式时，剪贴板数据格式如下：

第一点横坐标 第一点纵坐标 [第一点处导角]
第二点横坐标 第二点纵坐标 [第二点处导角]
......

导角参数采用半径方式，为可选参数，不设置时，系统按0处理，第一个和最后一个导角必须为0。

（3）生成多线的颜色等属性值全部采用当前值，多线宽度（即全局宽度）为0。

（4）导角半径一般为正值，否则会出现意外结果。

• 示例参考

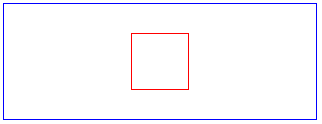

将以下数据复制到剪贴板，在AutoCAD中运行本命令，选择一个起点，系统将绘制一个正方形。

100 0
0 100
-100 0
0 -100

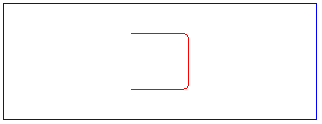

如果需要带半径为10的导角，数据应该为

100 0 10
0 100 10
-100 0 0
