F028:如何将CAD中表格导出为Excel表格

       常青藤辅助工具系统的表格功能可以实现Excel(或WPS,下同)表格和CAD表格的相互转换,其中“输入表格文档”命令可以将Excel表格转换为CAD表格,“输出表格文档”命令可以将CAD表格转为Excel表格,这两个命令均位于“表格”菜单下,本文说明如何将CAD表格转换为Excel表格。


(1)操作步骤

第1步:点击菜单“表格→输出表格文档”(或输入命令“YLT_SCBGWD”)。

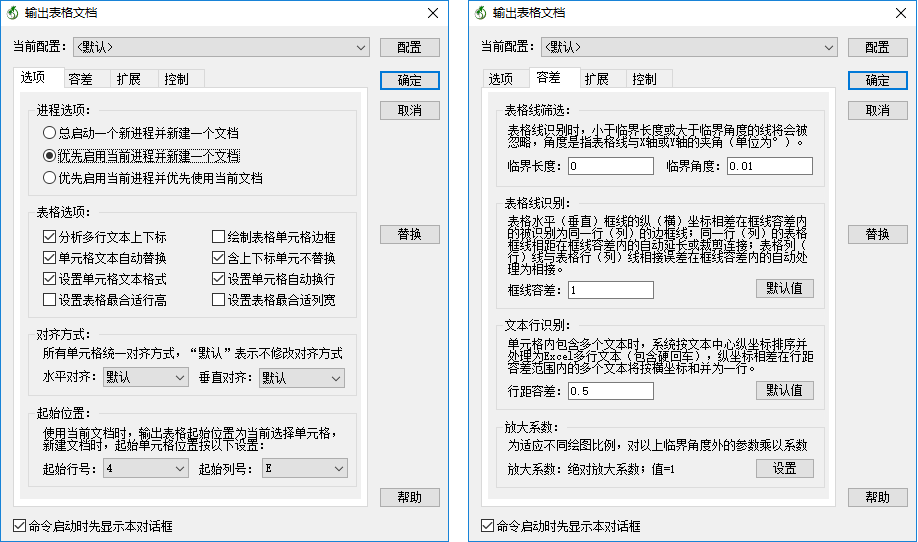

第2步:系统弹出如下图所示界面(没有设置“命令启动时先显示本对话框”参数时将不显示本对话框)。

第3步:选择表格区域的第一个顶点(不能直接选择表格顶点,应该选择比表格区域稍大的区域顶点) 或键入参数S显示参数设置界面(如下图)。

第4步:选择表格区域的第二个顶点。

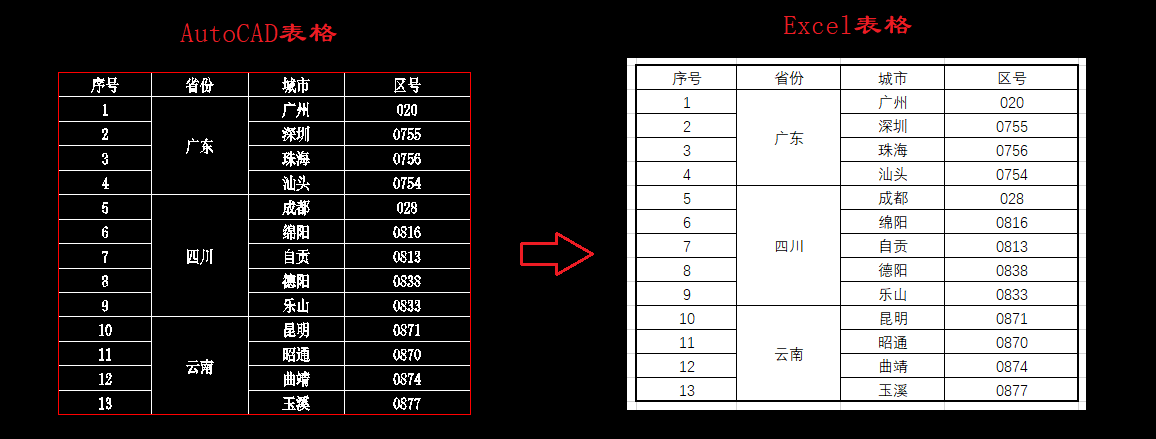

第5步:系统自动输出表格到Excel中。



相关视频:Z013-将CAD表格导出到Excel中
