常青藤批量处理系统的“图块替换”功能可以在多个图形文件中批量替换块，例如将多个dwg文件的中的块“A”全部替换为指定图形文件中的“B”，并自动处理属性块中的属性值。同时，该功能还可以移动、缩放、旋转或删除块参照。本文以一个示例来说明如何为图纸批量替换块。

（1）示例说明

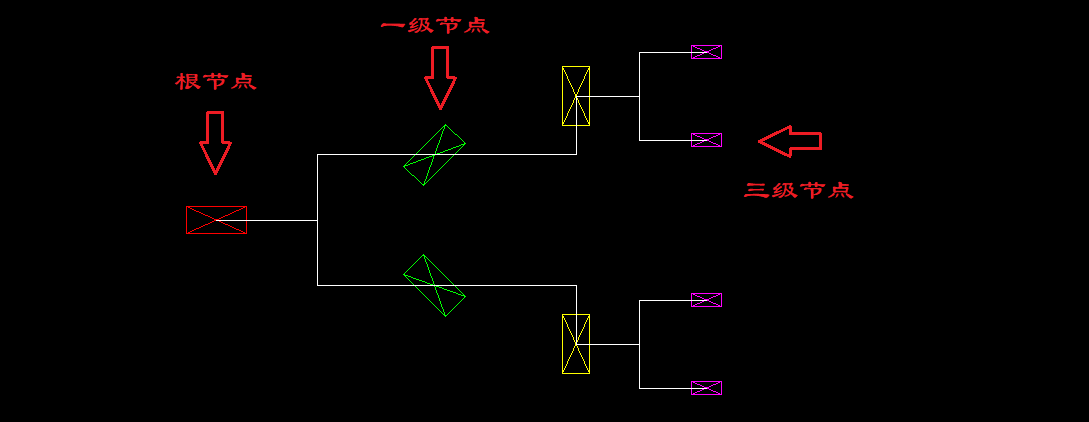

       如下图所示，图形文件“块替换演示.dwg”中有一个图块“A”，图块“A”是一个带对角线的矩形，插入点为矩形中心。以块“A”为节点绘制了一幅网络图，其中根节点为红色，缩放比例1.0，旋转为0度；一级节点为绿色，缩放比例1.0，旋转为45度；三级节点为洋红色，缩放比例为0.5，旋转为0度。

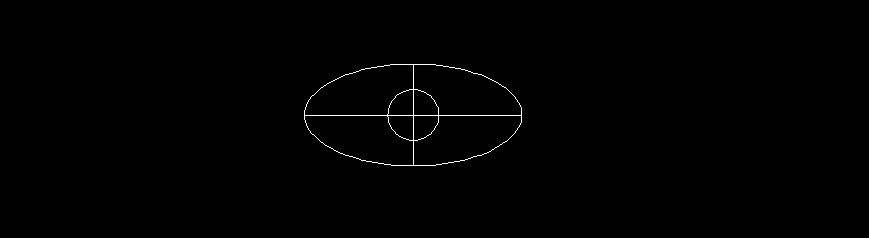

       如下图所示，图形文件“新图块.dwg”中有一个图块“B”，图块“B”由一个椭圆、圆和长短轴组成，插入点为椭圆圆心。现在需要将文件“块替换演示.dwg”中的图块“A”替换为文件“新图块.dwg”中的图块“B”。

（2）操作说明

第1步：启动常青藤批量处理系统，并将文件添加到列表中；

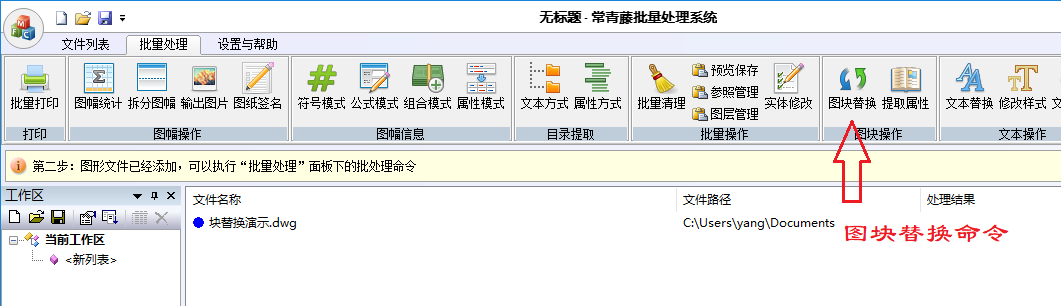

第2步：点击“批量处理→图块操作→图块替换”，如下图所示；

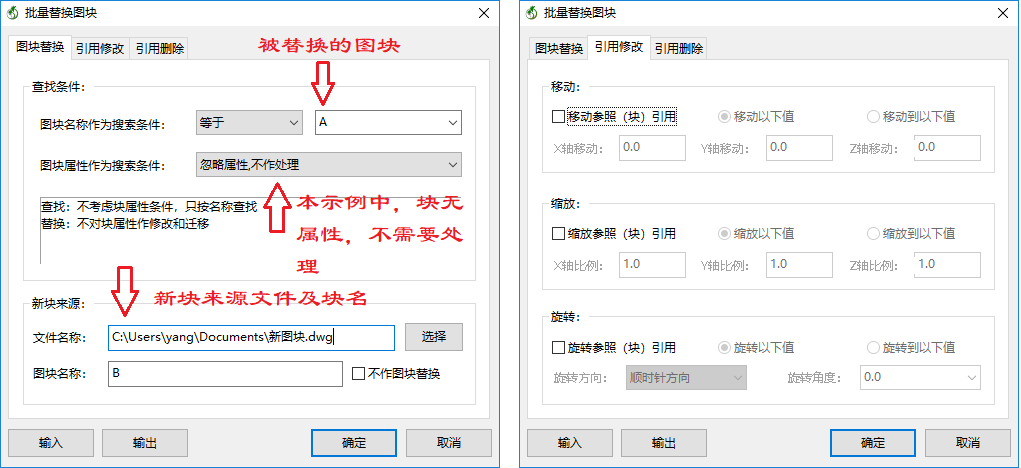

第3步：在弹出界面上设置好图块查找条件，本示例不修改参照，如下图所示；

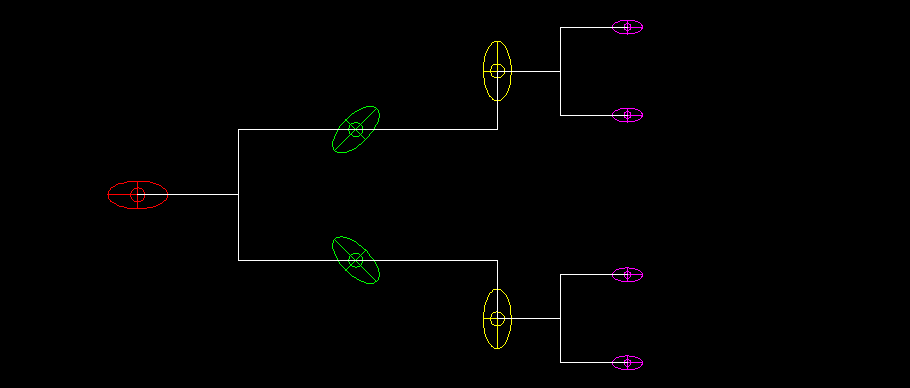

第4步：点击确定即可完成图块替换，效果如下图所示，不仅替换了图块，并且完美的复现了原来的块参照颜色、比例和旋转角度。

（3）注意事项

       图块替换时，插入点、缩放比例和旋转能够保持原图的值，但颜色是否能保留取决于新旧图块的颜色设置。本示例中，因为原块“A”中所有实体的颜色均为“随块”，新块“B”中所有实体的颜色也均为“随块”，所以替换后颜色能保持一致。假如新块“B”中实体颜色为红色，则替换后，所有块参照的颜色均为红色，无法和替换前保持一致。

相关视频：L005-批量替换多个图形文件中的块
