常青藤辅助工具系统的提取多线坐标命令（菜单：多线→提取多线标注；命令：YLT_TQDXBZ）可以将AutoCAD中多段线的节点坐标值输出到Excel中，支持精度设置和世界/用户坐标系。受用户设置的坐标系、坐标方式影响，本命令中提取的坐标值各不相同，详细说明如下：

（1）坐标系统

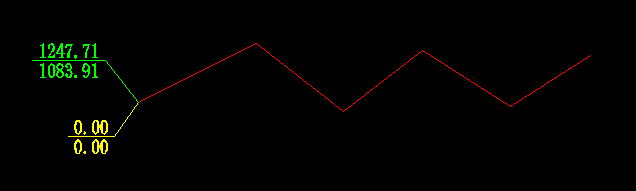

CAD软件提供了一个虚拟的二维/三维空间，这个空间需要一个基准，这个基准就是世界坐标系，简称WCS。但在有些特殊情况下，在世界坐标系下绘图并不是很方便，因此用户会根据自己的需要设置一个新的参考坐标系，这个坐标系就叫用户坐标系，简称为UCS。CAD自带的绘图和查询命令都是基于用户坐标系（UCS）操作，内部存储采用世界坐标系（WCS），常青藤坐标提取时，可以选择不同的坐标体系，其结果也不同。以下图为例，用户坐标系原点位于多段线起点，提取多线坐标时，如果选择“坐标值采用用户坐标系”，则坐标值为（0,0），否则为（1247.713,1083.914）。

（2）坐标方式

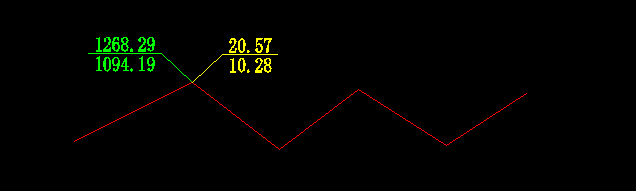

常青藤提取坐标时提供了“绝对坐标”和“相对坐标”两种方式，绝对坐标即CAD中多段线节点的真实坐标值（WCS或UCS），相对坐标即每个节点相对前一个节点的坐标。以下图为例，多段线第二个节点，绝对坐标时为该节点坐标值（1268.287,1094.190），相对节点时，为相对第一个节点的坐标值（20.574,10.276）。
