P008:批量打印时如何指定打印顺序

常青藤批量处理系统的批量打印支持多个dwg文件,每个dwg文件中支持多个布局,每个布局中支持多个图幅(图框)。当一个布局中存在多个图幅时,用户可以指定图框的打印顺序,详细说明如下。



(1)图框排序

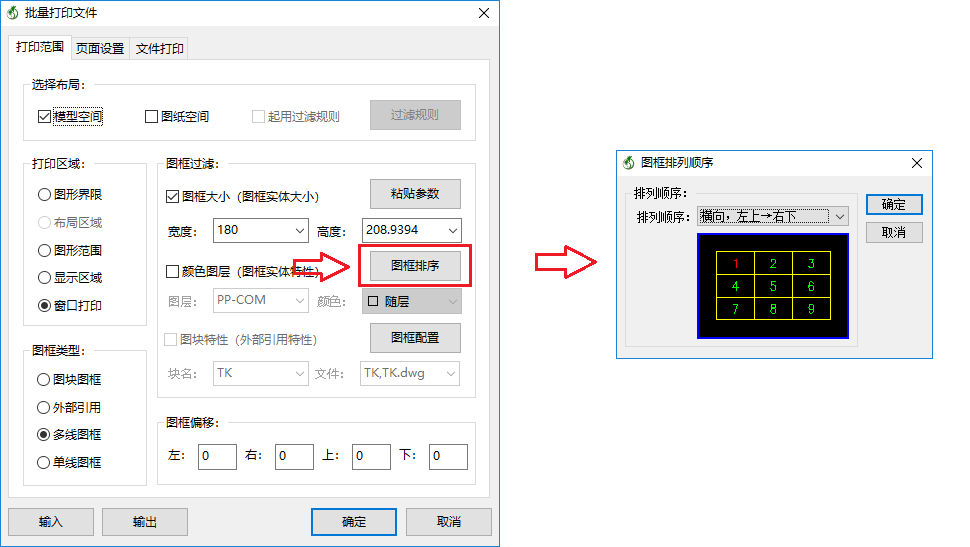

如上图所示,点击“批量打印文件”界面上“打印范围”标签页的“图框排序”按钮,系统弹出“图框排列顺序”界面,在该界面上可以选择8种打印顺序,每种顺序都有示意图,分别为:

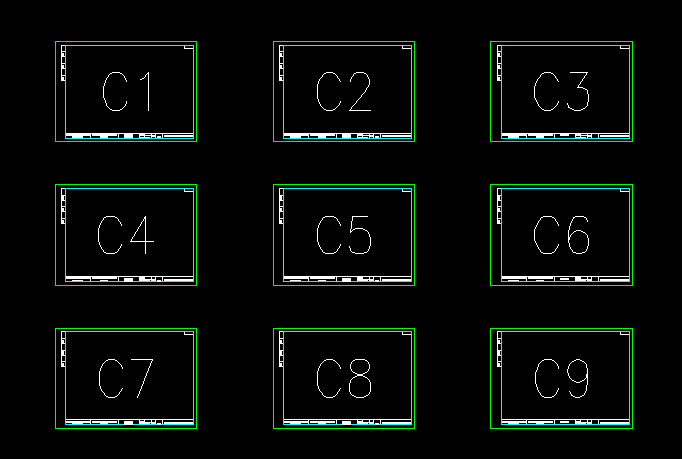

  • 从左上角到右下角,从上到下按行打印,行内从左到右;C1→C2→C3→C4→C5→C6→C7→C8→C9

  • 从右上角到左下角,从上到下按行打印,行内从右到左;C3→C2→C1→C6→C5→C4→C9→C8→C7

  • 从左下角到右上角,从下到上按行打印,行内从左到右;C7→C8→C9→C4→C5→C6→C1→C2→C3

  • 从右下角到左上角,从下到上按行打印,行内从右到左;C9→C8→C7→C6→C5→C4→C3→C2→C1

  • 从左上角到右下角,从左到右按列打印,列内从上到下;C1→C4→C7→C2→C5→C8→C3→C6→C9

  • 从左下角到右上角,从左到右按列打印,列内从下到上;C7→C4→C1→C8→C5→C2→C9→C6→C3

  • 从右上角到左下角,从右到左按列打印,列内从上到下;C3→C6→C9→C2→C5→C8→C1→C4→C7

  • 从右下角到左上角,从右到左按列打印,列内从下到上;C9→C6→C3→C8→C5→C2→C7→C4→C1


(2)排序方式

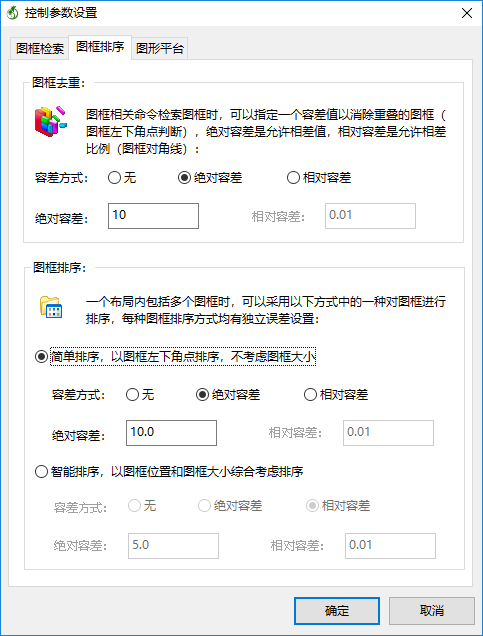

以上图框排序是基于图框大小相同且横(X)纵(Y)坐标严格对齐情况下的,当布局内多个图框的大小不同,或坐标无法严格对齐时,需要选择排序原则,排序原则分为简单排序和智能排序两种。



  • 简单排序

简单排序是不考虑图框大小,图框之间位置比较仅以图框左下角点坐标为依据,用户可以指定容许误差来判断两个图框是否在同一行或同一列。假定图框C1的左下角为pt1,图框C2的左下角为pt2,“绝对容差”设置为10.0,当|pt1.y-pt2.y|<10.0时,C1和C2视作在同一行,否则按两个点的y坐标值顺序排为第一行和第二行。



  • 智能排序

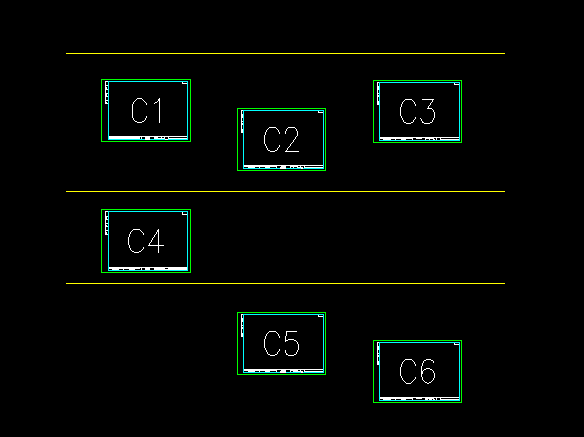

智能排序是以图框位置和图框大小综合考虑排序,只要两个图框在纵向有重叠区,就认为是同一行。以下图为例,C1、C2、C3三个图框在纵向(Y轴方向)有重叠区,系统认为三个图框在同一行;C4与任何图框在纵向都没有重叠区,系统认为是独立一行;C5、C6两个图框在纵向有重叠区,系统认为在同一行。所以以下6个图框共分3行。
