K007:如何对第三方软件定义实体进行快速选择

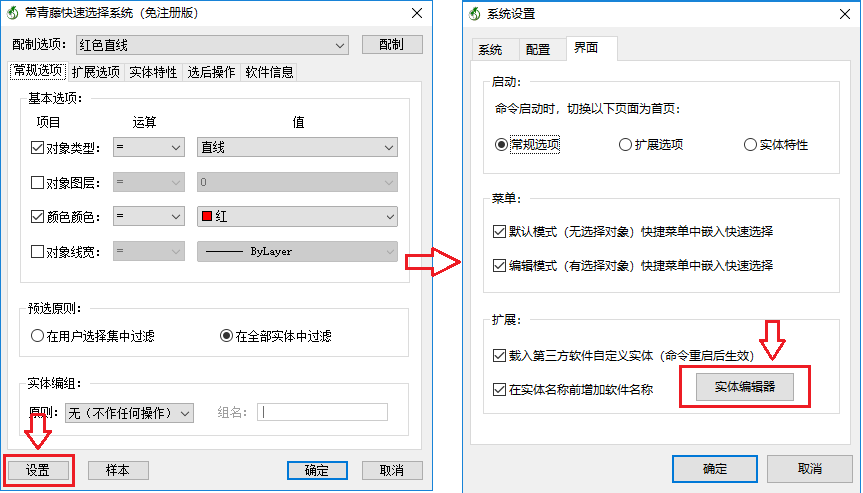

常青藤快速选择系统可以按指定搜索条件查找实体并自动选择,例如指定颜色和长度的直线,指定图层和内容的单行文本等,同时,常青藤也支持第三方软件定义的实体类型,例如天正的标高和文字,斯维尔的管道和门窗等。常青藤对第三方软件定义实体的支持是无限扩展的,通过常青藤自定义实体编辑器完成。常青藤自定义实体编辑器可以通过windows开始菜单启动,也可以在常青藤快速选择系统系统内启动,如下图所示。

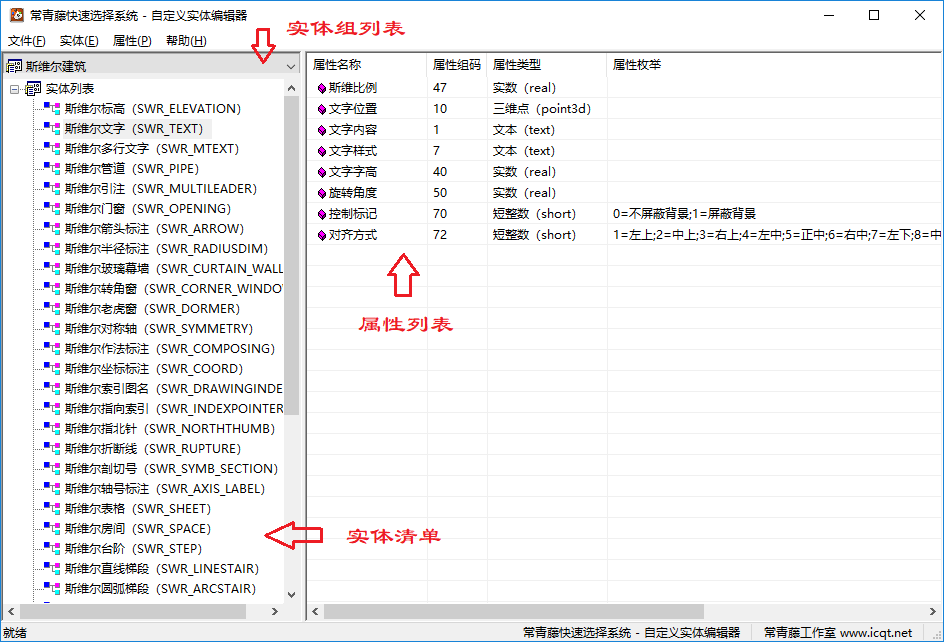

常青藤自定义实体编辑器启动后,如下图所示,左侧上方为实体组下拉列表,常青藤安装后自带的包括天正建筑、斯维尔建筑等,用户可以通过菜单中“文件→新建文件”来添加新实体组。左侧树视列表为实体组内实体详单,可以通过“实体→增加实体”或右键菜单来新增实体,主界面右侧为对应实体的属性一览表,用组码来标识,可以通过“属性→增加属性”来新增属性。

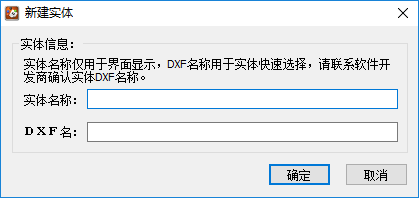

(1)新增实体:实体名称是显示在常青藤快速选择系统中的名称,DXF名是CAD内识别实体的唯一标志;

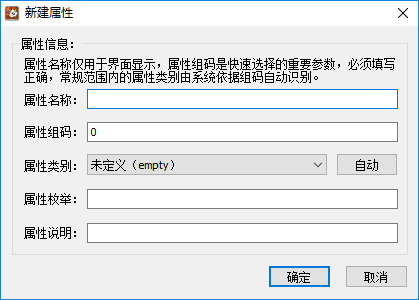

(2)新增属性:属性名称是显示在常青藤快速选择系统中的名称,组码是CAD内标识属性的唯一标志,属性类别是属性的分类,例如三维点、二维点或整数、文本等。枚举序列用于选择类属性,例如文本的对齐方式等。
