K005:命名保存常用选择设置

常青藤快速选择系统可以按指定搜索条件查找实体并自动选择,例如指定颜色和长度的直线,指定内容的单行文本等。为提高绘图效率,可以将常用的快选条件命名保存,下次执行快选时只需要选择对应的配置即可,说明如下。

第1步:运行命令QS(或CAD中右键菜单“常青藤→快速选择(Q)”),设置快速选择条件;

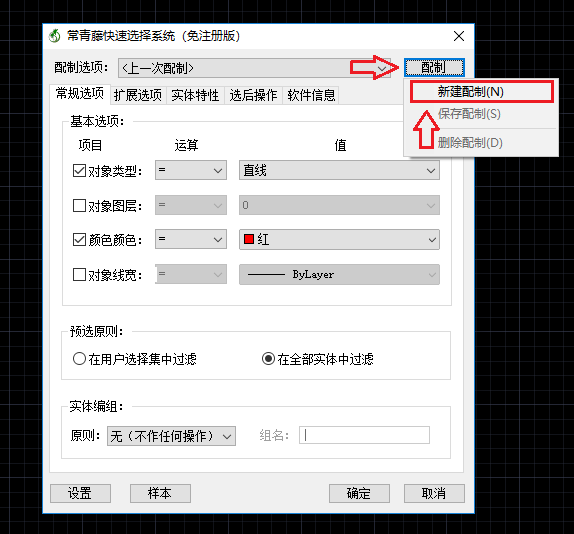

第2步:点击配置按钮,在弹出的菜单中选择“新建配置”,如下图所示;


第3步:在弹出的命名配置界面上输入新配置名称(如下图),并确定;

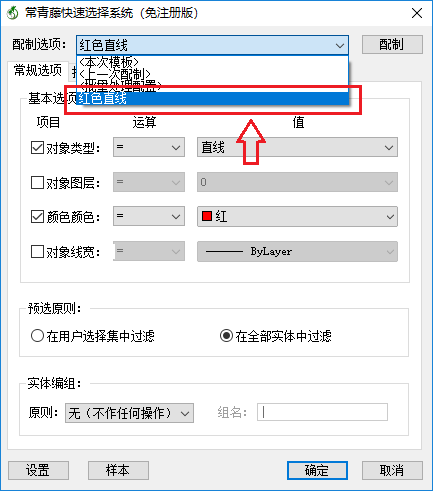

第4步:点击主界面确定按钮,下次打开常青藤快速选择系统,可以看到配置中的内容
