K001:如何快速选择指定单行文本

常青藤快速选择系统可以按指定搜索条件查找实体并自动选择,例如指定颜色和长度的直线,指定内容的单行文本等,本文介绍如何按指定条件查找单行文本并选择。如下图1所示,共有16个单行文本,颜色分为红色、黄色、绿色和青色四种颜色,文本内容为“水果?斤/框”,按不同的检索条件进行快速选择。

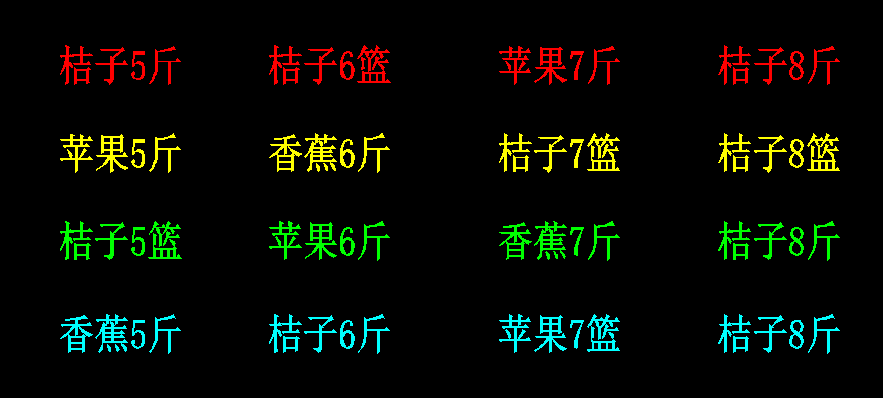

图1:待选择文本

示例1:检索文字左边为“桔子”的单行文本,运行命令QS(或CAD中右键菜单“常青藤→快速选择(Q)”),设置对象类型为“单行文本”,文本内容的左边为“桔子”,如下图所示。

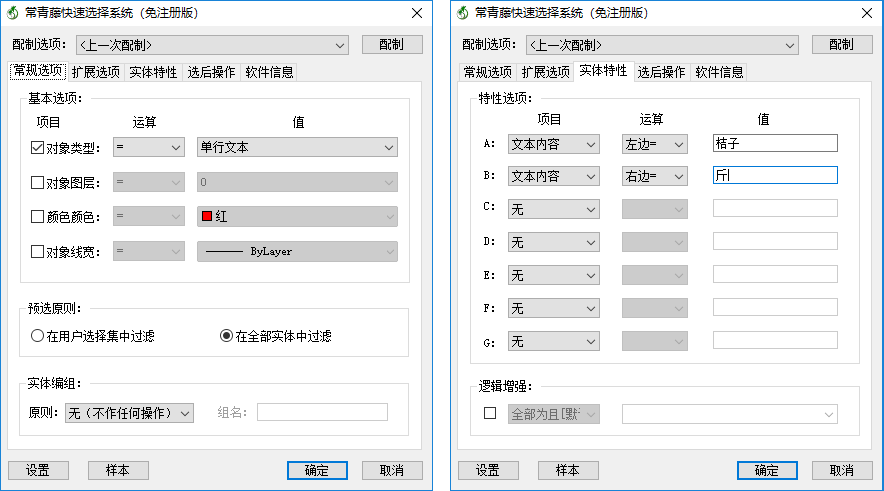

示例2:检索文字模式为“桔子?斤”的单行文本,运行命令QS(或CAD中右键菜单“常青藤→快速选择(Q)”),设置对象类型为“单行文本”,文本内容的左边为“桔子”,右边为“斤”,如下图所示。

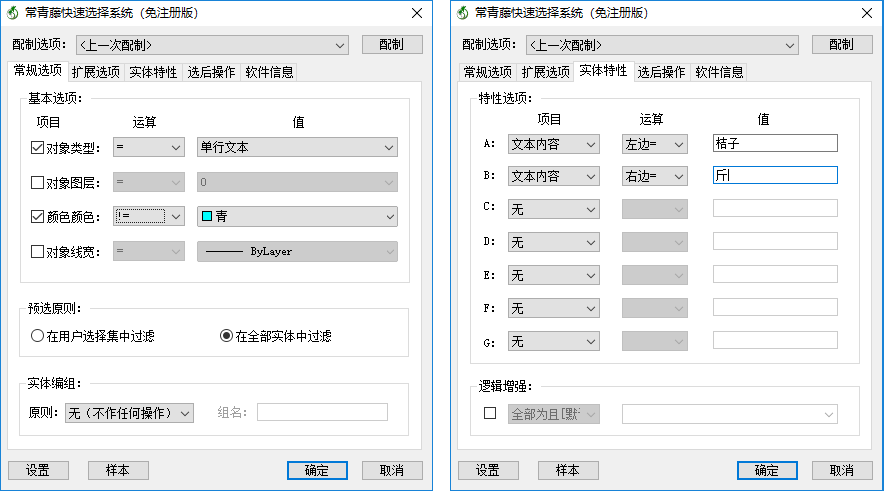

示例3:检索文字模式为“桔子?斤”的非青色单行文本,运行命令QS(或CAD中右键菜单“常青藤→快速选择(Q)”),设置对象类型为“单行文本”,颜色为不等于“青色”,文本内容的左边为“桔子”,右边为“斤”,如下图所示。
