G005:点筋布置时的间距自动调整

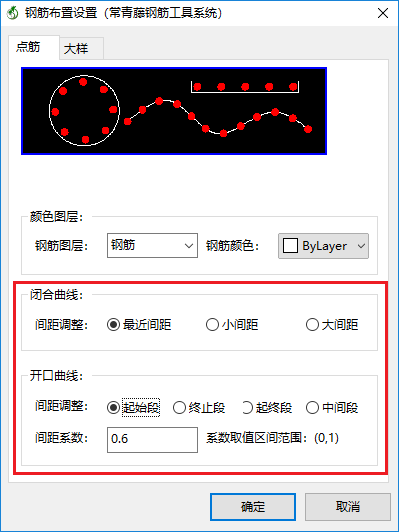

       钢筋工具在布置点筋时,如果用户输入的钢筋间距不能整数划分,系统将自动进行调整,以保证设计的合理性和图纸的美观性。钢筋间距通过常青藤菜单“设置→钢筋布置设置”或命令“YBT_GJBZSZ”进行设定,如下图所示。



(1)闭合曲线

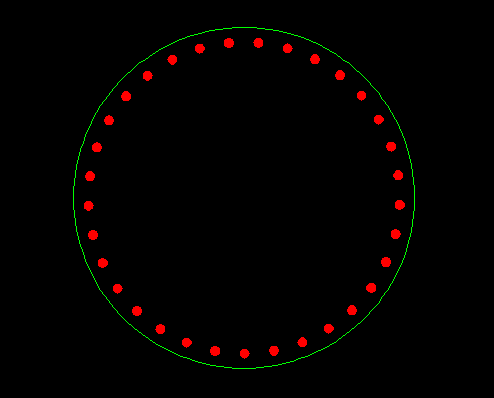

       如下图所示,闭合曲线是指圆曲线,在圆曲线上布置点筋时,无论什么情况下均等距布置,如果用户指定的钢筋间距不能被圆曲线长度整除时,需对钢筋间距做一定调整,调整方式包括最近间距、小间距和大间距三种。例如,圆曲线长度为10m,用户设定的钢筋间距为300mm,钢筋个数应该为10000mm/300=33.3个,分述如下。


       最近间距:取33个钢筋,则间距为10000mm/33=303mm,取34个钢筋,则间距为10000mm/34=294mm,显然,取33个钢筋,间距303mm更接近用户设置的300mm。

       小间距:取33个钢筋,则间距为10000mm/33=303mm,取34个钢筋,则间距为10000mm/34=294mm,显然,取34个钢筋,间距294mm小于用户设置的300mm。

       大间距:取33个钢筋,则间距为10000mm/33=303mm,取34个钢筋,则间距为10000mm/34=294mm,显然,取33个钢筋,间距303mm大于用户设置的300mm。


(2)开口曲线

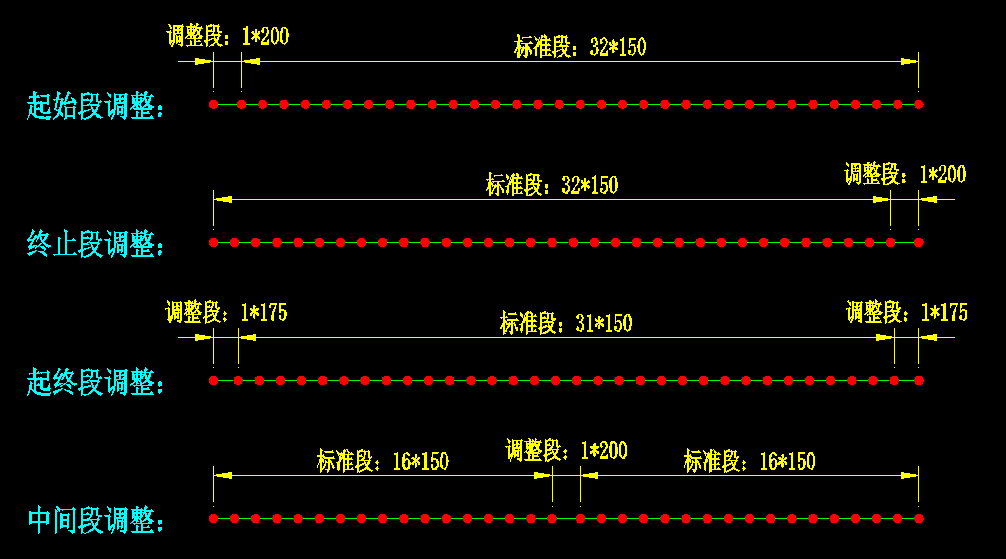

       如下图所示,开口曲线是指直线等不闭合曲线,在直线上布置点筋时,一般采用间距取整碎值保留方式,如果用户指定的钢筋间距不能被直线长度整除时,需对钢筋部分间距做一定调整,调整方式包括起始段、终止段、起终段和中间段四种。

示例1,直线长度为5m,用户设定的钢筋间距为150mm,钢筋个数应该为5000mm/150=33.3个,即5000mm=33*150mm+50mm,因50mm/150mm=0.33<0.6,所以应该采用5000mm=32*150mm(标准段)+200mm(调整段)。


       起始段:调整段布置在起始位置,布置方式为 200mm+32*150mm;

       终止段:调整段布置在终止位置,布置方式为 32*150mm+200mm;

       起终段:调整段布置在起始和终止两个位置,因调整段必须为2个,所以取消1个标准段,调整为对称布置调整段,布置方式为 175mm+31*150mm+175mm;

       中间段:调整段布置在中间位置,标准段为偶数个无需调整,布置方式为 16*150mm+200mm+16*150mm;
