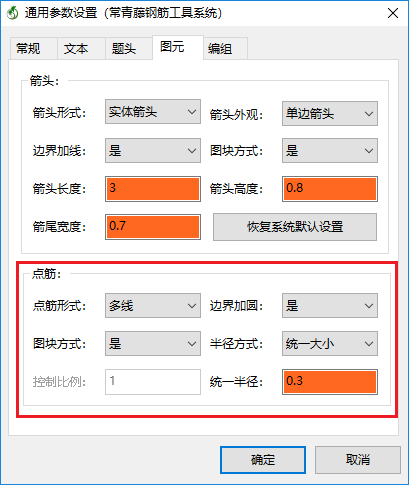

钢筋工具系统支持的点筋形式包括实心点筋和空心点筋，实心点筋又包括填充方式（HATCH）和多段线方式（POLYLINE），空心点筋采用圆弧（CIRCLE）或多段线方式（POLYLINE）。点筋样式通过常青藤菜单“设置→通用参数设置”或命令“YBT_TYCSSZ”进行设定，如下图所示。

点筋可以采用实体方式和图块方式，图块方式时块名为“YBTSteel_*”，例如“YBTSteel_LY”，第一个字母L表示多段线点筋，第二个字母Y表示带边界。

点筋的半径等参数（以下简称点筋参数）修改后，仅对后续绘图有效，对已经完成的绘图不生效，请注意，当点筋采用图块方式时，可能对后续绘图也不生效，结合示例（假定半径方式为统一大小）分类说明如下：

示例a：点筋不采用图块方式时

新建一个dwg，先将点筋半径设置为0.3，用“任意布置点筋”绘制一个点筋后，可以看到点筋半径值为0.3；再将点筋半径设置为0.5，用“任意布置点筋”再绘制一个点筋后，可以看到之前绘制的点筋半径值还是0.3，新绘制的点筋半径值已经是0.5。

示例b：点筋采用图块方式，但本dwg中未曾画过点筋时

新建一个dwg，先将点筋半径设置为0.3，但不做任何绘图操作；再将点筋半径设置为0.5，用“任意布置点筋”绘制一个点筋后，可以看到绘制的点筋是一个图块，查询其半径值已经是0.5。

示例c：点筋采用图块方式，且本dwg中已经画过点筋时

新建一个dwg，先将点筋半径设置为0.3，用“任意布置点筋”绘制一个点筋后，可以看到点筋半径值为0.3；再将点筋半径设置为0.5，用“任意布置点筋”绘制一个点筋后，可以看到之前绘制的点筋半径值还是0.3，新绘制的点筋半径值也是0.3。

原因剖析：点筋采用图块方式时，常青藤在绘制点筋前会判断图块是否存在，如果不存在则自动按点筋半径创建一个图块，所以示例b中点筋半径0.5立即生效了；如果点筋已经存在，则常青藤使用已经存在的点筋块，所以示例c中点筋半径0.5无法生效。如果用户希望示例c中的点筋半径也能生效，则标注前手动清理已经存在的点筋块即可。
