常青藤批量处理系统可以一次打印多个图形文件，支持的图框类型包括块图框、参照图框、多段线图框和直线图框等，既可以打印到物理打印机（纸张），也可以打印到虚拟打印机（pdf等）。用批量处理打印到pdf时支持三种模式，分别为一个图框对应一个pdf文件、一个dwg对应一个pdf文件、所有dwg对应一个pdf文件，具体可以参考 批量打印Pdf文件常用设置。本文将重点阐述打印时如何实现一个dwg对应一个pdf文件（以中望CAD平台为例进行说明，其他CAD平台操作方法相同），并用图名做pdf书签，打印效果如下图1所示。

图1：打印效果

（1）打印示例

         如图2所示，待打印文件为“02 分体钢箱梁设计图.dwg”， 共有67张图，图名在图框下方签字栏中。

图2：待打印文件

（2）打印操作

        第1步：启动批量处理并添加文件

        先启动CAD，再启动常青藤批量处理系统（常青藤批量处理系统快速启动方法），把需要打印的dwg文件添加到打印列表中（如何添加文件到常青藤批量处理系统）并排好顺序，点击“批量打印”（如图3所示），在弹出的打印界面上设置图框参数（批量打印中图框类型的区别与设置）。

图3：添加图形文件

        第2步：设置打印格式

       在批量打印界面的“页面设置”上选择打印设备“DWG to PDF.pc5”，并点击“打印pdf”按钮后在弹出界面上选择“每个dwg对应一个pdf”，同时选择“使用图名做目录书签”；然后在“文件打印”上选择“打印到文件”，如图4所示。然后选择合适的打印比例和打印偏移（详解常青藤打印比例中“按短边缩放”）。

图4：打印设置

        第3步：设置图名区域

        打开列表中任意一个dwg文件并查询图名所在位置。如图5所示，图框原点选择右下角点，图框区域坐标为（-268.45,22）-（-194,10），查询结束后记得关闭dwg文件。在“文件打印”页面上点击“图名”按钮并设置好图名区域（图6所示）。

图5：图名区域位置

图6：图名设置

        第4步：打印及结果

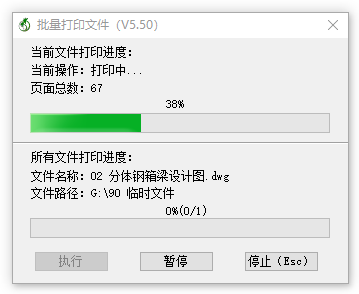

        点击“确定”按钮进行打印，打印过程中，系统会出现打印进度提示（如图7所示，下方进度为总打印进度，上方进度为当前dwg打印进度），请耐心等待打印结束。打印效果如图1所示。

图7：打印进度
