常青藤辅助工具系统的批量打印功能可以打印当前dwg文件，支持的图框类型包括块图框、参照图框、多段线图框和直线图框等，既可以打印到物理打印机（纸张），也可以打印到虚拟打印机（pdf、jpg等）。打印到pdf等格式文件时，文件名称由用户指定，并可以使用特殊符号（宏），例如$F表示dwg文件名称，$T表示布局名称，$N表示图纸序号，还可以使用$P表示图名，即图框中的图纸名称，本文将举例详细说明如何使用图名做文件名称。

（1）打印示例

       如图1所示，当前dwg中包括2个图幅，打印采用pdf方式，按一个图幅对应一个pdf文件方式，即生成2个pdf文件，每个文件中页面数均为1页，文件名称采用图纸名称。

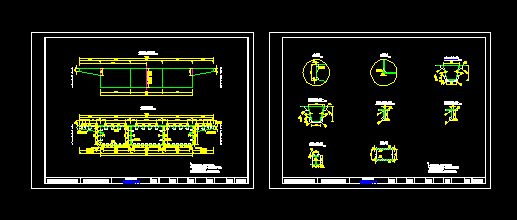

图1：待打印图纸

（2）打印准备

       先确定图名在图框中的方式和位置，常青藤支持两种方式的图名，第一种是块属性，只需要指定属性名称就行，当图框是块时可以采用这种方式（对应打印命令为“指定图框打印”和“指定内框打印”）；第二种是单行文本方式，只需要指定图名文本所在的区域就行（相对图框某个顶点），该方式适用于所有图框类型。如图2所示，图框原点选择右下角点（即原点上左侧X值为负，原点上方Y值为正），用distance命令可以测量得图框区域坐标为（-268.45,22）-（-194,10），注意单位为图形单位，不要考虑打印比例和绘图比例。

图2：图名位置展示

（3）打印操作

       本示例中，图框为外部参照，所以使用“指定图框打印”命令进行打印，系统显示图3所示对话框，在批量打印界面的“页面设置”上选择打印设备“DWG to PDF.pc3”，然后选择合适的打印比例和打印偏移。

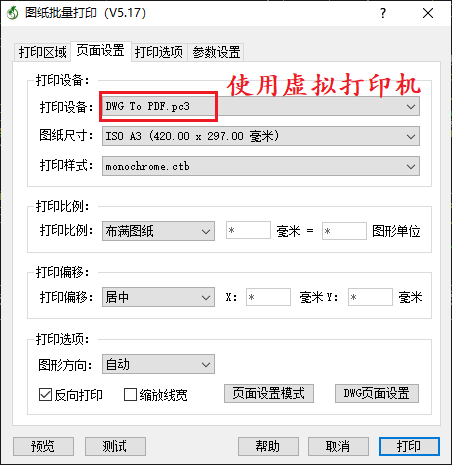

图3：页面设置

       切换到“打印选项”页面（图4左侧对话框界面），选择“打印到文件”（部分虚拟打印机，常青藤会默认自动选择），在文件名称中输入“$P”来表示使用图名做文件名，然后点击“图名”按钮，在弹出的界面上（图4右侧对话框界面）设定图框的原点，文本区域的起点坐标和终点坐标（与图2测量值保持一致），“确定”即可，打印结果如图5所示。

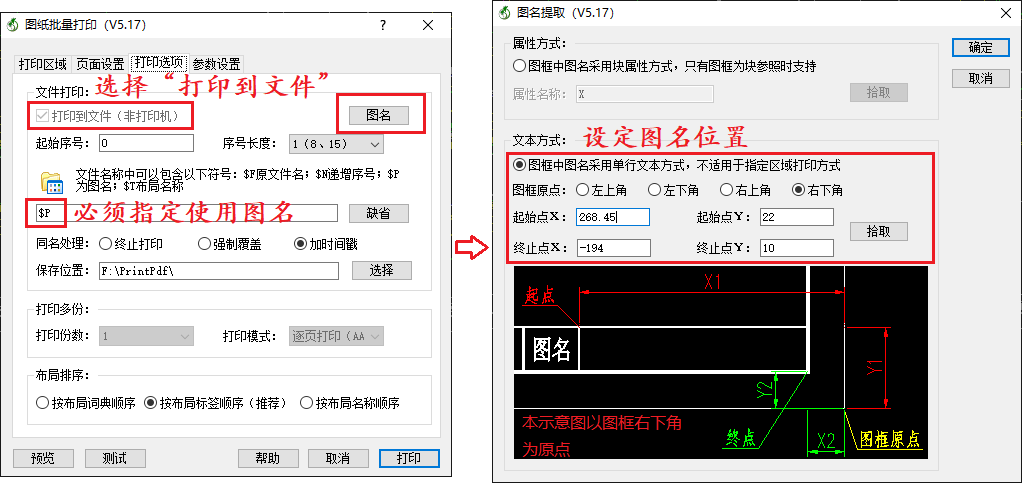

图4：图名做文件名

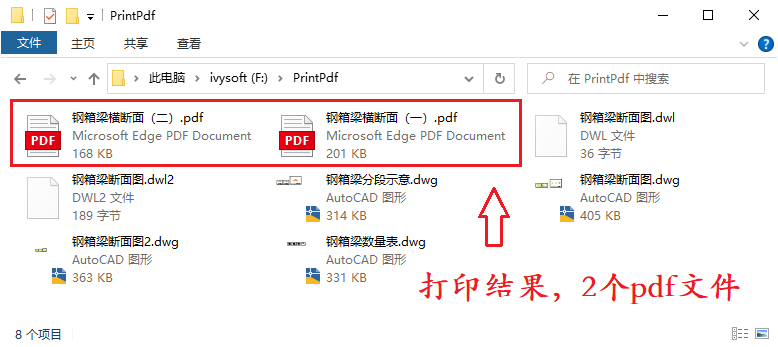

图5：打印结果

（4）补充说明

       图名提取时需要选定图框原点并输入区域的起终点坐标，用户操作过程中也可以通过“拾取”按钮来完成操作（如图6所示），按命令行提示，选定图框原点，依次选择图名区域的起点和终点（如图7所示），系统会自动填写区域坐标。

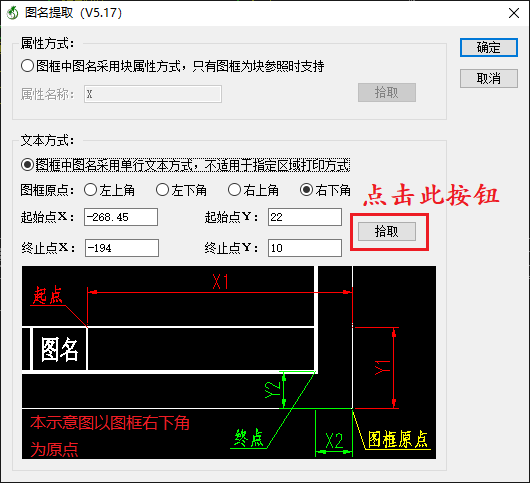

图6：拾取图框按钮

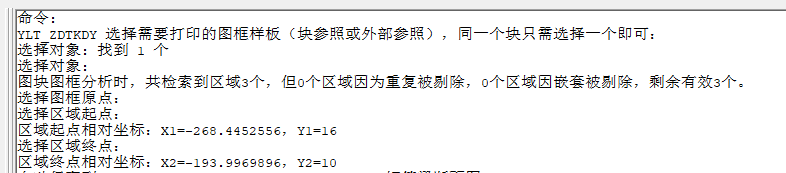

图7：拾取图框操作流程
