常青藤坐标标注功能（标注→绘制坐标标注）可以快速标注PH坐标，效果如下图1所示，并支持自定义坐标网格，包括起始刻度、刻度间距和坐标值间距等，本文将介绍如何定义坐标网格。

图1：PH坐标标注

       启动绘制坐标标注命令后，按命令行提示输入S进入设置，切换到“坐标”页，将标注格式设置为“[X]”和“[Y]”，切换到“网格”设置页（如图2所示），勾选“启用坐标网格”，输入横纵坐标字母（默认为PH），然后点击指定横坐标、指定纵坐标即可以自定义坐标网格，操作流程如下。

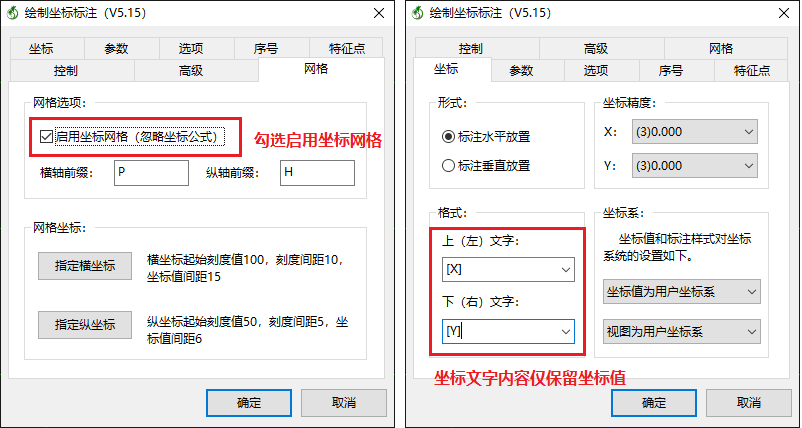

图2：坐标网格设置

（1）指定横坐标

       点击“指定横坐标”（如图2所示），按命令行提示选择横坐标第1刻度点（即X轴最左侧点），输入坐标值100，选择横坐标第2刻度点，输入坐标值110，系统自动计算横坐标起始刻度、刻度间距和坐标值间距。

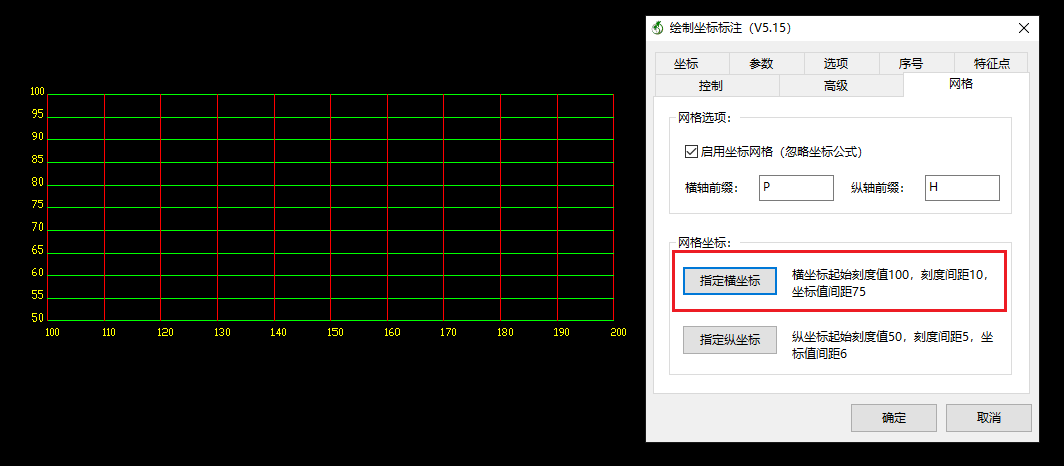

图3：指定横坐标

（2）指定纵坐标

       点击“指定纵坐标”（如图2所示），按命令行提示选择纵坐标第1刻度点（即Y轴最下方点），输入坐标值50，选择纵坐标第2刻度点，输入坐标值55，系统自动计算纵坐标起始刻度、刻度间距和坐标值间距。

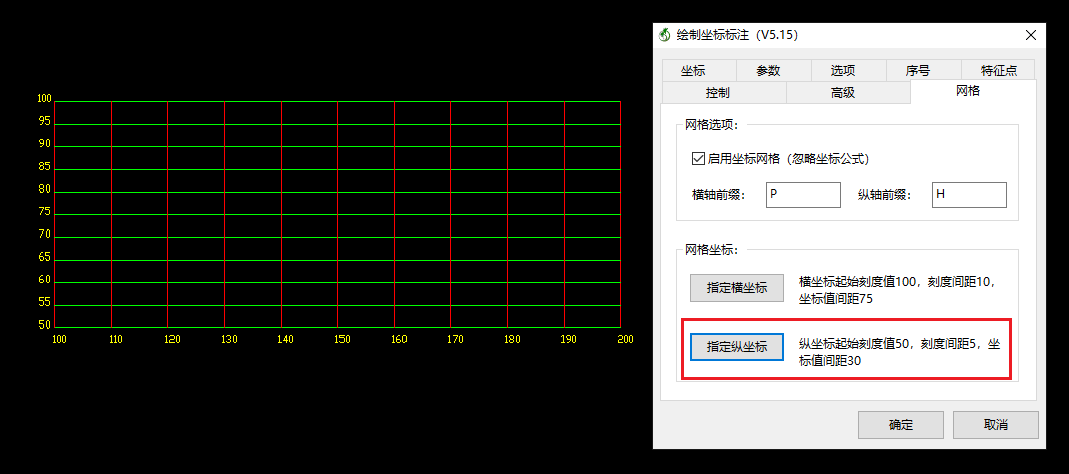

图4：指定纵坐标

相关视频：Z035-坐标标注设置PH坐标网格
