常青藤批量处理系统可以一次打印多个图形文件，支持的图框类型包括块图框、参照图框、多段线图框和直线图框等，既可以打印到物理打印机（纸张），也可以打印到虚拟打印机（pdf等）。打印到pdf等格式文件时，文件名称由用户指定，并可以使用特殊符号（宏），例如{F}表示dwg文件名称，{T}表示布局名称，{fi}表示文件序号，{ri}总图幅序号，{ti}布局序号，{ii}文件内图幅序号，{yi}布局内图幅序号，当一个图幅对应一个pdf（或dwf等）文件时，还可以使用{P}表示图名，即图框中的图纸名称，本文将举例详细说明。

（1）打印示例

       如图1所示，“钢箱梁断面图.dwg”、“钢箱梁分段示意.dwg”和“钢箱梁数量表.dwg”共计3个dwg文件需要打印，每个dwg中图幅个数分别为2个、3个、4个。打印采用pdf方式，按一个图幅对应一个pdf文件方式，即生成9个pdf文件，每个文件中页面数均为1页，文件名称采用图纸名称。

图1：待打印图纸

（2）打印准备

       安装常青藤批量处理系统5.0及以上版本，打开列表中任意一个dwg文件并查询图名所在位置。如图2所示，图框原点选择右下角点，图框区域坐标为（-268.45,22）-（-194,10），查询结束后记得关闭dwg文件。

图2：图名位置展示

（3）打印操作

       第1步：启动批量处理并添加文件

       先启动AutoCAD，再启动常青藤批量处理系统（常青藤批量处理系统快速启动方法），把需要打印的dwg文件添加到列表中（如何添加文件到常青藤批量处理系统）并排好顺序，点击“批量打印”（如图2所示），在弹出的打印界面上设置图框参数（批量打印中图框类型的区别与设置）。

图2：添加图形文件

       第2步：设置打印格式

       在批量打印界面的“页面设置”上选择打印设备“DWG to PDF.pc3”，并点击“打印pdf”按钮后在弹出界面上选择“每个图幅对应一个pdf文件”；如图3所示。然后选择合适的打印比例和打印偏移（详解常青藤打印比例中“按短边缩放”）。

图3：页面设置

       第3步：设置文件名称

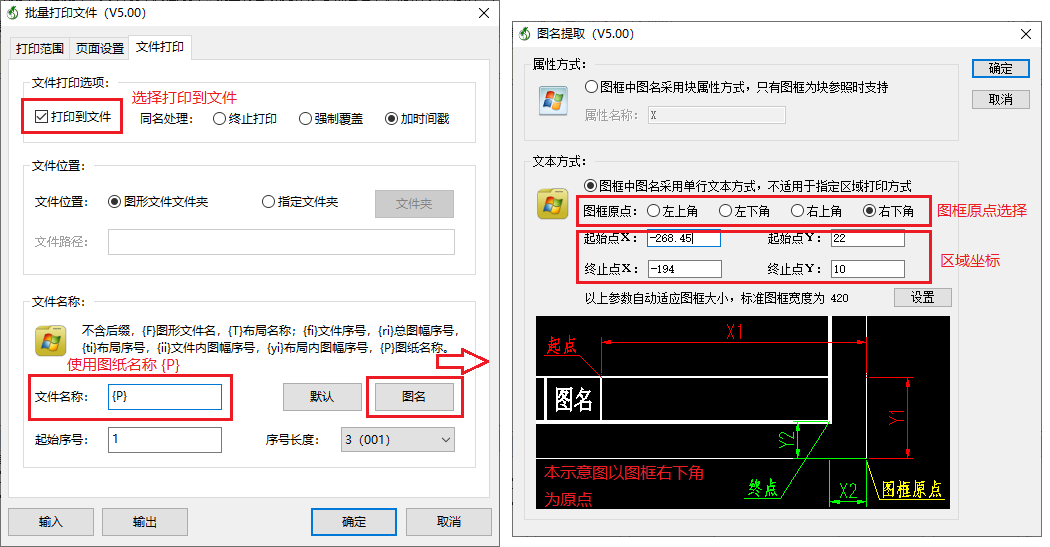

       如图4所示，选择“打印到文件”，文件名称使用图名标识“{P}”，还可以与其他标识组合使用，点击“图名”按钮后在弹出的图名提取页面设置中，选定图框原点，输入区域的起终点坐标（坐标值参考图2所示）。

图4：文件名及图名区域设置

       第4步：批量打印

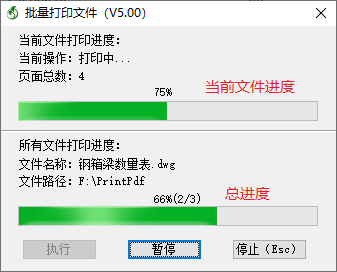

       点击“确定”按钮进行打印，系统如有提示“文件可能重名”的警告，请依据实际情况判断后选择。打印过程中，系统会出现打印进度提示（如图5所示，下方进度为总打印进度，上方进度为当前dwg打印进度），请耐心等待打印结束。

图5：打印进度

（4）打印结果

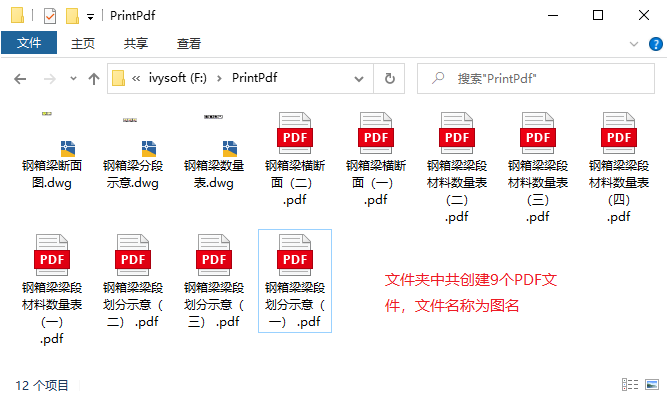

       打印完成后，常青藤批量处理系统会显示打印结果，包括每个dwg中打印的页数（如图6所示）。打印生成“钢箱梁梁段划分示意（一） .pdf”等9个pdf文件，每个文件中的页面数均为1页（如图7所示）。

图6：打印结果

图7：pdf文件展示

（5）补充说明

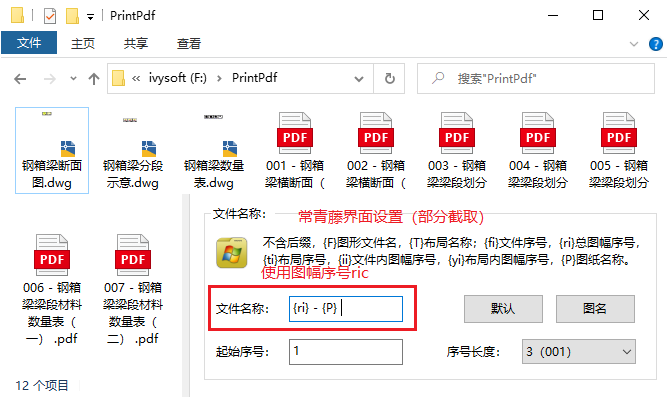

       因Windows文件夹中，文件名称排列不按中文规则，导致文件排列顺序与打印顺序不一致。为有效解决此问题，也可以在常青藤批量处理系统中使用图纸序号{ri}等，设置及效果如图8所示。

图8：增加序号示意
