常青藤批量处理系统可以一次打印多个图形文件，支持的图框类型包括块图框、参照图框、多段线图框和直线图框等，既可以打印到物理打印机（纸张），也可以打印到虚拟打印机（pdf等）。用批量处理打印到pdf时支持三种模式，分别为一个图框对应一个pdf文件、一个dwg对应一个pdf文件、所有dwg对应一个pdf文件，具体可以参考 批量打印Pdf文件常用设置。本文将重点阐述打印时如何实现一个dwg对应一个pdf文件。

（1）打印示例

       如图1所示，“钢箱梁断面图.dwg”、“钢箱梁分段示意.dwg”和“钢箱梁数量表.dwg”共计3个dwg文件需要打印，每个dwg中图幅个数分别为2个、3个、4个。打印采用pdf方式，按一个dwg对应一个pdf文件方式，即生成“钢箱梁断面图.pdf”、“钢箱梁分段示意.pdf”和“钢箱梁数量表.pdf”3个pdf文件，每个文件中页面数分别为2页、3页和4页。

图1：待打印图纸

（2）打印准备

       安装常青藤批量处理系统5.0及以上版本，因为该功能还需要第三方软件“PDFtk”协助（该软件包括免费软件和收费软件两个版本，安装免费版即可），所以还需要安装该软件，可以从其官网 www.pdflabs.com 或常青藤官网 资源下载 下载。

（3）打印操作

       第1步：启动批量处理并添加文件

       先启动AutoCAD，再启动常青藤批量处理系统（常青藤批量处理系统快速启动方法），把需要打印的dwg文件添加到列表中（如何添加文件到常青藤批量处理系统）并排好顺序，点击“批量打印”（如图2所示），在弹出的打印界面上设置图框参数（批量打印中图框类型的区别与设置）。

图2：添加图形文件

      第2步：设置打印格式

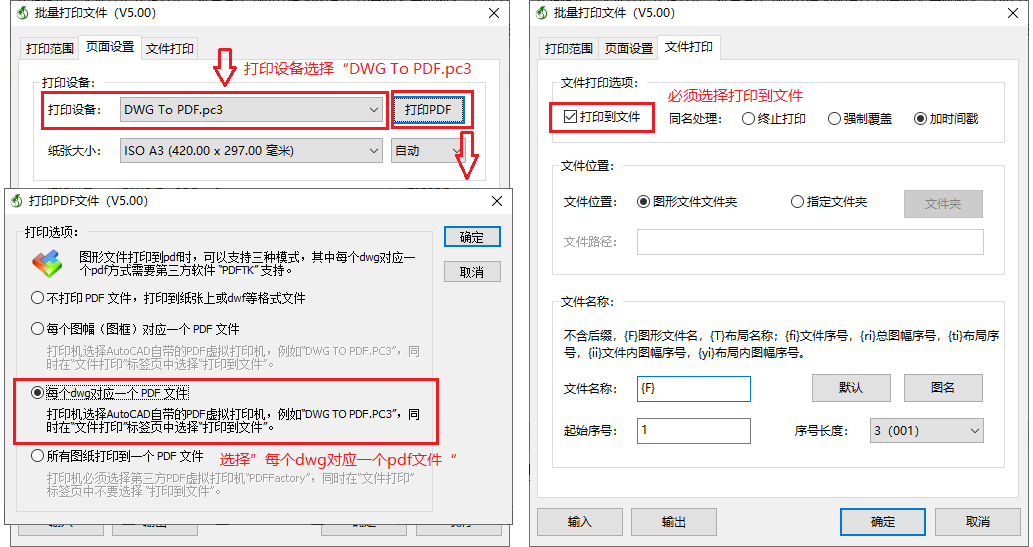

       在批量打印界面的“页面设置”上选择打印设备“DWG to PDF.pc3”，并点击“打印pdf”按钮后在弹出界面上选择“每个dwg对应一个pdf”；然后在“文件打印”上选择“打印到文件”，如图3所示。然后选择合适的打印比例和打印偏移（详解常青藤打印比例中“按短边缩放”）。

图3：打印页面设置

       第3步：进行打印

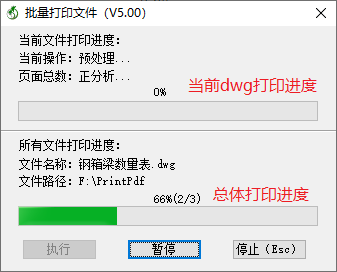

       点击“确定”按钮进行打印，系统如有提示“文件可能重名”的警告，请依据实际情况判断后选择。打印过程中，系统会出现打印进度提示（如图4所示，下方进度为总打印进度，上方进度为当前dwg打印进度），请耐心等待打印结束。

图4：打印进度

（4）打印结果

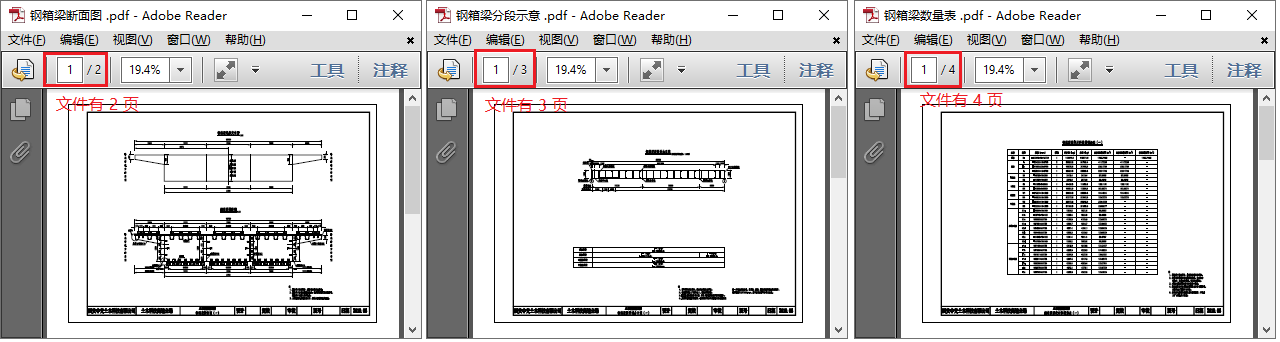

       打印完成后，常青藤批量处理系统会显示打印结果，包括每个dwg中打印的页数（如图5所示）。打印生成“钢箱梁断面图.pdf”、“钢箱梁分段示意.pdf”和“钢箱梁数量表.pdf”3个pdf文件，每个文件中的页面数分别为2、3、4页（如图6所示）。

图5：打印结果

图6：pdf展示

相关视频：L006-每个dwg对应一个pdf批量打印
