常青藤辅助工具系统的“实体曲线阵列”命令（修改菜单下）可以沿曲线对实体进行阵列，阵列支持两种方式，第一种方式是指定块在曲线上的阵列步长（即沿曲线多长布置一个实体），第二种方式是指定总共布置多个实体，自动均分布置。块在曲线上阵列时，还可以自动旋转（如图1所示），共支持四种方式，本文档予以详细说明。

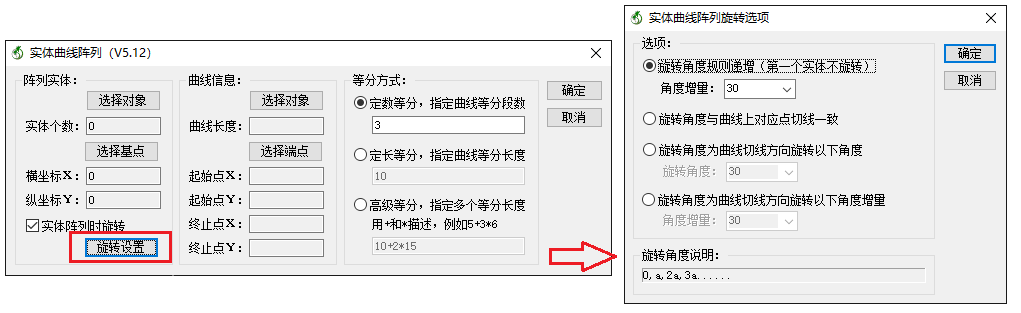

图1：实体曲线阵列设置旋转

       为便于说明阵列时旋转角度含义，本文档用示例进行说明，如下图2所示，青色直线和紫色圆曲线均为阵列参考线，红色箭头和绿色圆圈为被阵列实体（以下统称被阵列实体或箭头），方向为垂直向上，阵列基点为圆圈的圆心。

图2：阵列前

（1）实体阵列时不旋转

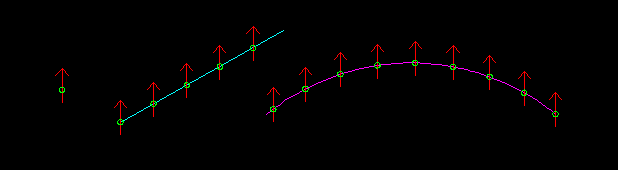

       阵列的实体不做任何旋转，按均原始角度，如图3所示，被阵列实体（即箭头）在青色直线和紫色曲线上阵列时，均和原始实体保持一致，即箭头保持向上。

图3：阵列时不旋转

（2）旋转角度规则递增

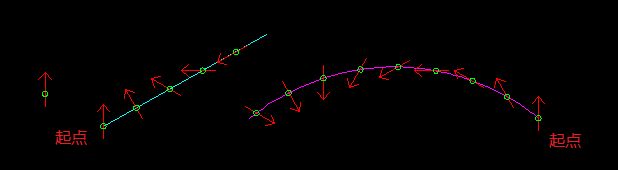

       阵列的第1个实体不旋转，第2个实体旋转角度K，第3个实体旋转角度2*K，第4个实体旋转角度3*K，依次类推，即每个实体旋转角度βi=K*i，其中i为从0开始的实体序号。如下图4所示（K=30°），第1个实体和原始实体保持方向一致，第2个实体旋转逆时针30°，第3个实体逆时针旋转60°，……。此方式下，实体旋转角度与曲线的法线方向无关。

图4：规则递增

（3）旋转角度与切线方向一致

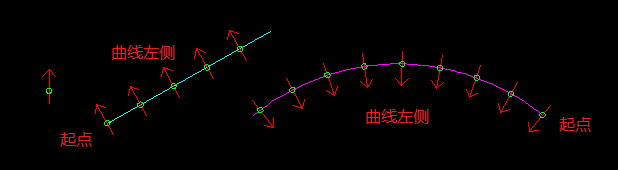

       阵列实体的方向与曲线切线方向保持一致，即当切线水平时（0°），阵列实体与原始实体方向保持一致，即每个实体旋转角度βi=Ti（Ti为曲线切线方向）。如图5所示，直线和圆曲线上的阵列实体均与切线保持一致，箭头方向沿曲线法线，并且朝向曲线左侧。

图5：与切线保持一致

（4）旋转角度为切线方向加基本角度

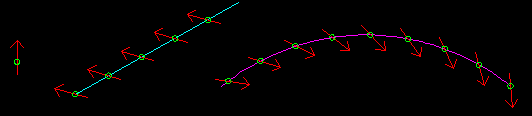

       阵列实体的方向为曲线切线方向加基本角度B，当B=0时，本方式同“旋转角度与切线方向一致”，即每个实体旋转角度βi=Ti+B。本示例中，假定B=45°，如图6所示，直线和圆曲线上的阵列实体均为切线逆时针旋转45°，箭头方向沿曲线法线偏45°，并且朝向曲线左侧。

图6：切线加基本角度

（5）旋转角度为切线方向加规则递增

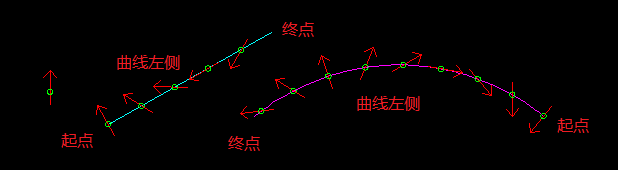

       阵列实体的方向为曲线切线方向加规则递增角度K，当K=0时，本方式同“旋转角度与切线方向一致”，即每个实体旋转角度βi=Ti+K*i（第一个实体对应i=0）。本示例中，假定K=30，如图7所示。

图7：切线加规则递增
