常青藤批量处理系统的图纸统计和批量打印是基于图框的，给图幅上图号页码及签名等功能也需要设置图框，基于批量处理系统图框分类，结合用户的图纸情况，总结说明如下：

（1）图框类别

       常青藤批量处理系统支持的图框包括以下四种类型：

       图块图框：图框是一个图块，一般情况下由block命令定义，AutoCAD的对象属性显示其名称为“块参照”，list命令显示其名称为“BLOCK REFERENCE”。图框内框外带有签字栏时，签字栏必须与图框在同一块内定义。系统支持有名块和匿名块。

       引用图框：图框是一个外部引用，一般情况下由xattach命令定义，AutoCAD的对象属性显示其名称为“外部参照”，list命令显示其名称为“BLOCK REFERENCE”。从广义上讲，引用图框是图块图框的特殊形式，为便于用户设置，系统将其从图块图框中分离。图框内框外带有签字栏时，签字栏必须与图框在同一块内定义。系统支持有名块和匿名块。

       多线图框：图框的内框线是一条整多段线，一般情况下由pline或rectang等命令创建，AutoCAD的对象属性显示其名称为“多段线”，list命令显示其名称为“LWPOLYLINE”。作为图框内框线的多段线，常青藤批量处理系统要求其节点数为4个或5个，当节点数为4个时，要求其闭合，当节点数为5个时，要求第1个与最后一个重合。图框内框外带有签字栏时，必须设置图框偏移，详见下面说明。

       单线图框：图框的内框线由1～4条多段线或直线组成，一般情况下由line、pline或rectang等命令创建，AutoCAD的对象属性显示其名称为“直线”或“多段线”，list命令显示其名称为“LINE”或“LWPOLYLINE”。单线图框能够兼容多线图框，但用户如果确认图框为多线图框，建议使用多线图框，因为多线图框处理速度远大于单线图框。图框内框外带有签字栏时，必须设置图框偏移，详见下面说明。

       常青藤批量处理系统在进行打印等操作时，对图框的分析是针对图框范围内的全部区域进行的，以打印为例，打印区域为整个图框区域，所以，当图框为图块或外部引用时，不能包含外框线或其他打印控制标识。

       例如，以下两个图框不能通过图块和外部引用来指定，因为其包含了打印区域外的东西（左边图框包含外框，右边图框包含打印控制符号），即使这些东西在不可打印层上也不例外。

（2）图框设置

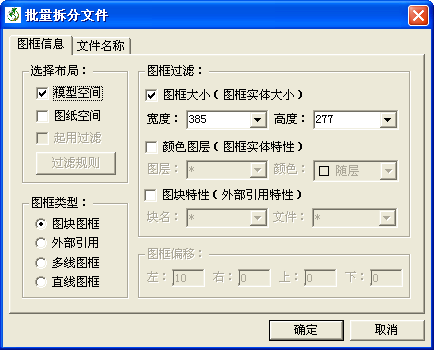

       常青藤批量处理系统中对图框的过滤规则包括图框大小、颜色图层及图块属性三大部分，用户如果需要采用哪种过滤规则，直接将选项选择即可，以下是比较通用的图框设置界面，本节将对图框设置进行详细说明：

       图框大小是指图框实体的大小，因图框类型不同稍有差异。对图块图框和外部引用图框而言是指图框实体的大小，不能通过命令distance查询，只能通过常青藤工作室提供的命令cxtk来查询；对多线图框和单线图框是指内框的大小，可以通过命令distance查询，如果内框外包含签字栏，可以设置图框偏移，详见下面说明。

       图框图层是指图框实体所在的图层，对于多线图框和单线图框，用户朋友比较好理解，但对图块图框和外部引用图框是指块参照图层，而非块图层，举例如下：定义一个名称为“TK”块作为图框，内框放置在0层上，图块定义完成后，插入一个图框（TK）并将其放置在1层上，则图框图层为0层。常青藤批量处理系统规定，层名称为*表示全部图层。

       图框颜色是指图框实体的颜色，对于多线图框和单线图框，用户朋友比较好理解，但对图块图框和外部引用图框是指块参照颜色，而非块颜色，举例如下：定义一个名称为“TK”块作为图框，内框颜色为1文字颜色为2，图块定义完成后，插入一个图框（TK）并将其颜色设置为3，虽然看到图框颜色为红色（1）和黄色（2），但图框颜色应该为绿色（3）。

       图块特性适用于图块图框和外部引用图框，且文件项仅适用于外部引用图框。块名是图块的名称，在AutoCAD中通过对象属性或list命令均可以查询到块的名称，以*开头的为匿名块。常青藤批量处理系统规定，块名称指定为*时表示全部图块。

       文件名称是指外部参照指向的文件名称，界面设置时可以选择输入路径，*表示全部文件。

       图框偏移适用于多线图框及单线图框，因为这两种图框指定参数时只能确定内框线，对于内框外部的签字栏无法处理，所以常青藤批量处理系统通过图框偏移来设置，左偏移是指打印区域超左侧偏移的距离，单位为图形单位。以下图所示图框来说明，内框为380×277，左边有个签字栏，宽度为10，所以图框偏移应该设置为左10、上0、右0、下0。

（3）图幅大小

       常青藤批量处理系统从3.0开始支持以下两种图幅大小不同情况：第一种：两个文件中图框大小不同，例如第一个文件图框为420*297，第二个文件图框为840*594；第二种：一个文件内图框大小不同，例如一个文件包含两个图幅，第一个图幅大小为420*297，第二个图幅大小为840*594。

       请注意：包含多个图框大小时，图框设置中不得设置图框大小。

（4）其他说明

       图框大小及偏移均采用图形单位，与打印比例无关。
