常青藤批量处理系统可以一次打印多个图形文件，支持的图框类型包括块图框、参照图框、多段线图框和单线图框等，既可以打印到物理打印机（纸张），也可以打印到虚拟打印机（pdf等），本文将介绍各类型图框的区别及设置要点。

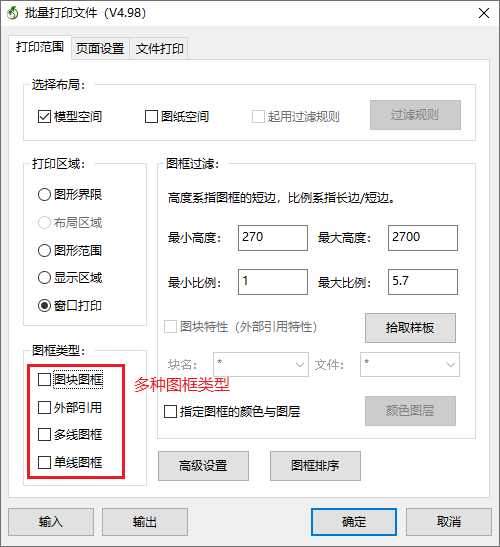

图1：图框类型设置

（1）图框类型

       如图1所示，为提供图框识别的效率和准确率，常青藤批量处理系统将图框分为四种类型，分别为图块图框、外部引用、多线图框和单线图框，以下分别说明这些图框的组成及打印区域。

• 图块图框：图框是一个块（外部参照除外），包括有名块和匿名块，也可以带块属性，常青藤以该块的外部矩形为打印范围，如下图2示。

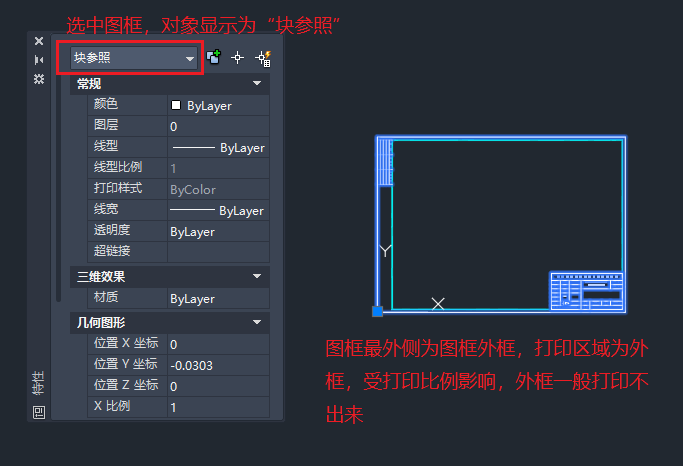

图2：图块图框

• 外部引用：图框是一个外部参照块，常青藤以外部参照文件中实体最大矩形为打印范围，如下图3所示。

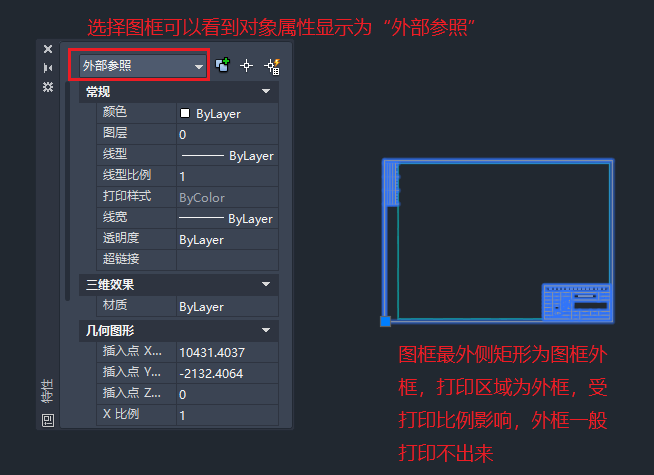

图3：外部引用图框

注意：图块图框和外部引用图框均以最外侧矩形为打印区域，如果最外侧为非规则矩形，则按最大包围盒打印，下图4所示为无外框，但内框有凸出签名栏的图框，其打印区域为虚拟矩形，即绿色虚线（绿色线非图框所带，是为便于说明，由作者所做辅助线）范围。

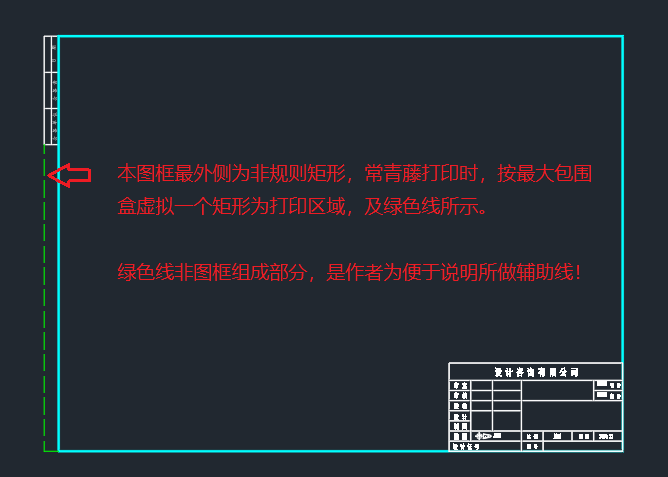

图4：块图框和参照图框外侧矩形说明

• 多线图框：图框为一个多段线组成的矩形，包括普通多段线和二维多段线、三维多段线，多段线必须闭合且不含有圆弧段（如图5所示）。多段线闭合包括两种情况，第一种是多段线的闭合特性为是，第二种是多段线闭合特性虽然为否，但事实上第5点和第1点重合。该类型图框打印区域为矩形区域。

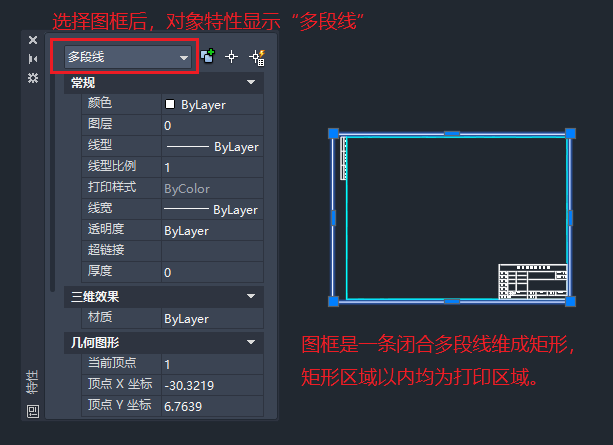

  图5：多线图框




• 单线图框：图框由多条（2～4条）直线和多段线围成的矩形，包括直线、多段线、二维多段线和三维多段线等（如图6所示），多段线不得含有圆弧段。这些线段围成的矩形必须闭合。该类型图框打印区域为矩形区域。

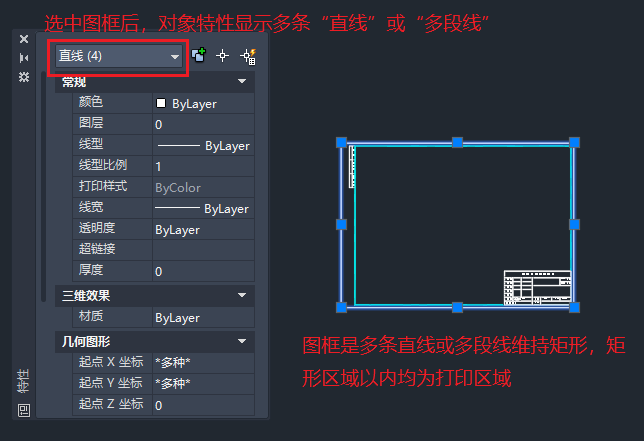

图6：单线图框

（2）设置说明

       常青藤批量处理系统图框设置参数包括三类，分别说明如下：

• 第一类是图框的几何参数（如图7所示），包括图框高度的最小值和最大值，即图框高度范围，该参数主要考虑图框大小不等情况，因为计算机的浮点数有精度误差，所以即使图框高度都统一为270，也建议将最小值填265，最大值填275，即范围265～275。图框的长边与短边比值的最小值和最大值，即长/短比值范围，该参数主要考虑图纸加长情况，因为计算机的浮点数有精度误差，所以该值也需要填一个范围，即最小值和最大值不同。

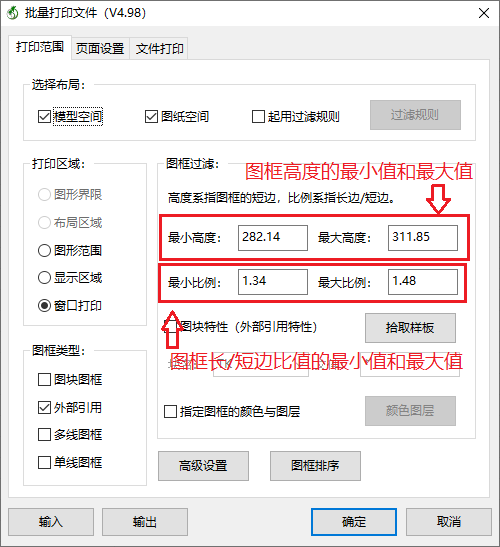

图7：图框几何参数设置

• 第二类是图块参数，主要用于图块图框和外部引用，其中图块名称可以在块图框和外部引用图框中使用，文件名称仅能在外部引用中使用，注意块名和文件名均不区分大小写。

• 第三类是属性参数，主要是图框实体所在的层或颜色。
