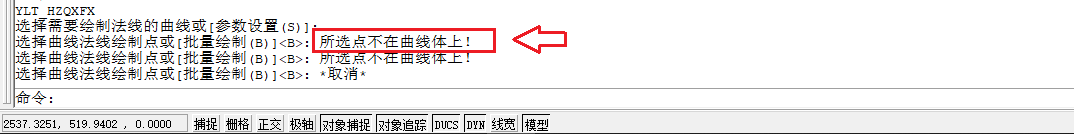

常青藤辅助工具系统的“绘制曲线切线”和“绘制曲线法线”（绘图菜单下）命令可以绘制曲线上指定点的切线和法线，但用户实际操作时，会出现“所选点不在曲线上”的提示，如下图1所示。

图1：提示说明

（1）原因分析

       默认情况下，常青藤命令要求您所选的需要绘制曲线法线（或切线）的点必须在曲线上，因为CAD有精度误差，在没有打开捕捉情况下，目视点在曲线上，实际上点与曲线有一定的偏差，并没有在曲线上，导致出现此提示。

（2）解决方法

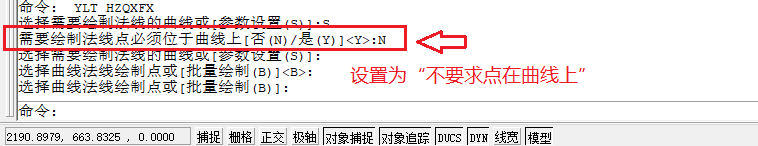

       常青藤命令启动后，按命令行提示输入S进入设置，设置为“不要求在曲线上”即可，如下图2所示。

图2：设置说明
