F054:坐标标注时如何标注Z坐标

       常青藤坐标标注功能(标注→绘制坐标标注)可以快速标注点的坐标,支持多种标注形式,包括标注位置及几何外观等。默认设置中常青藤只标注X、Y坐标,如果需要标注Z坐标则设置如下。

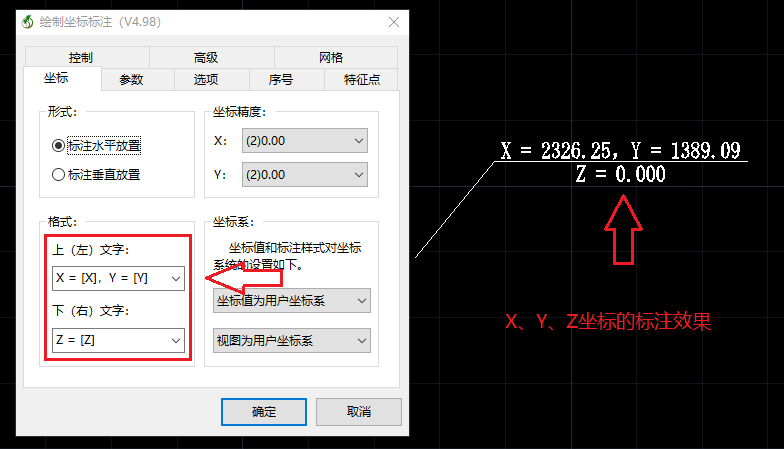

       常青藤坐标标注命令启动后,按命令行提示输入S进入参数设置(如下图1所示),在“坐标”标签页的格式设置中,[X]表示点的X坐标,[Y]表示点的Y坐标,[Z]表示点的Z坐标。将上方文本设置为“X = [X],Y = [Y]“,下方文本设置为”Z = [Z]”效果如图所示。


图1:标注设置及效果
